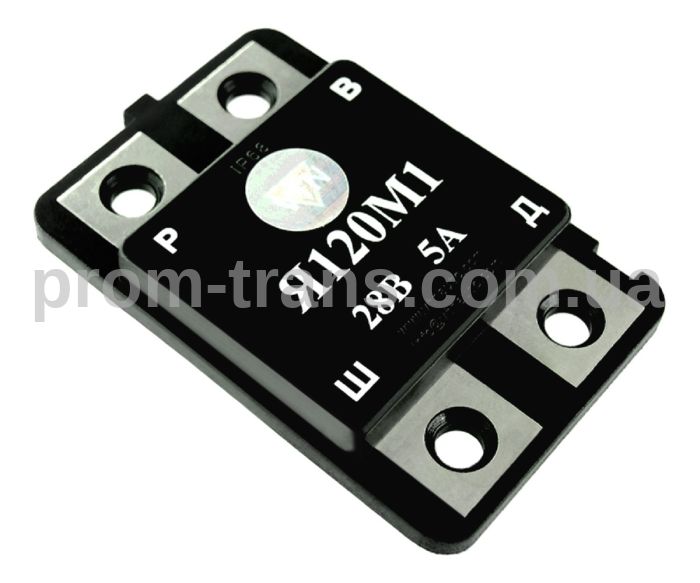

Регулятор напряжения МАЗ, КАМАЗ Я120М1 (пр-во ВТН)

Регулятор напряжения МАЗ, КАМАЗ Я120М1 (пр-во ВТН)

Регулятор напряжения Я120М1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Данное изделие разработано специально для эксплуатации в разных широтах с большим диапазоном температуры окружающей среды.

Производитель: ВТН

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и экспорта. По степени защиты от проникновения посторонних тел и воды изделие отвечает выполнению IP68 согласно ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200°С. Регулятор Я120М1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля.

Рабочий режим регулятора – S1 согласно ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М или Я120М1 с помощью винтов.

Регулятор напряжения отвечает требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Применимость: МАЗ, КАМАЗ и т.д. с генераторами Г273, 21.3771 и их модификации.

Диапазон рабочих температур
от -45°С до +100°С
Напряжение регулировки с АБ при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "С"
28,0±0,3 В
Напряжение регулировки с АБ при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "Л"
27,6±0,2 В
Напряжение регулировки с АБ в диапазоне нагрузки генератора от 3 А до 0,9 · Imax в режиме "С"
28,0±0,4 В
Напряжение регулировки с АБ в диапазоне нагрузки генератора от 3 А до 0,9 · Imax в режиме "Л"
27,6±0,4 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-6,0 ± 3,0 мВ/°С
Остаточное напряжение на выходе "Ш", типичное
0,12 В
Максимально допустимое длительное действие повышенного напряжения питания
36 В
Максимально допустимое действие повышенного питающего напряжения продолжительностью до 5 минут
50 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора
230 В
