Регулятор напруги МАЗ, КАМАЗ Я120М1 (вир-во ВТН)

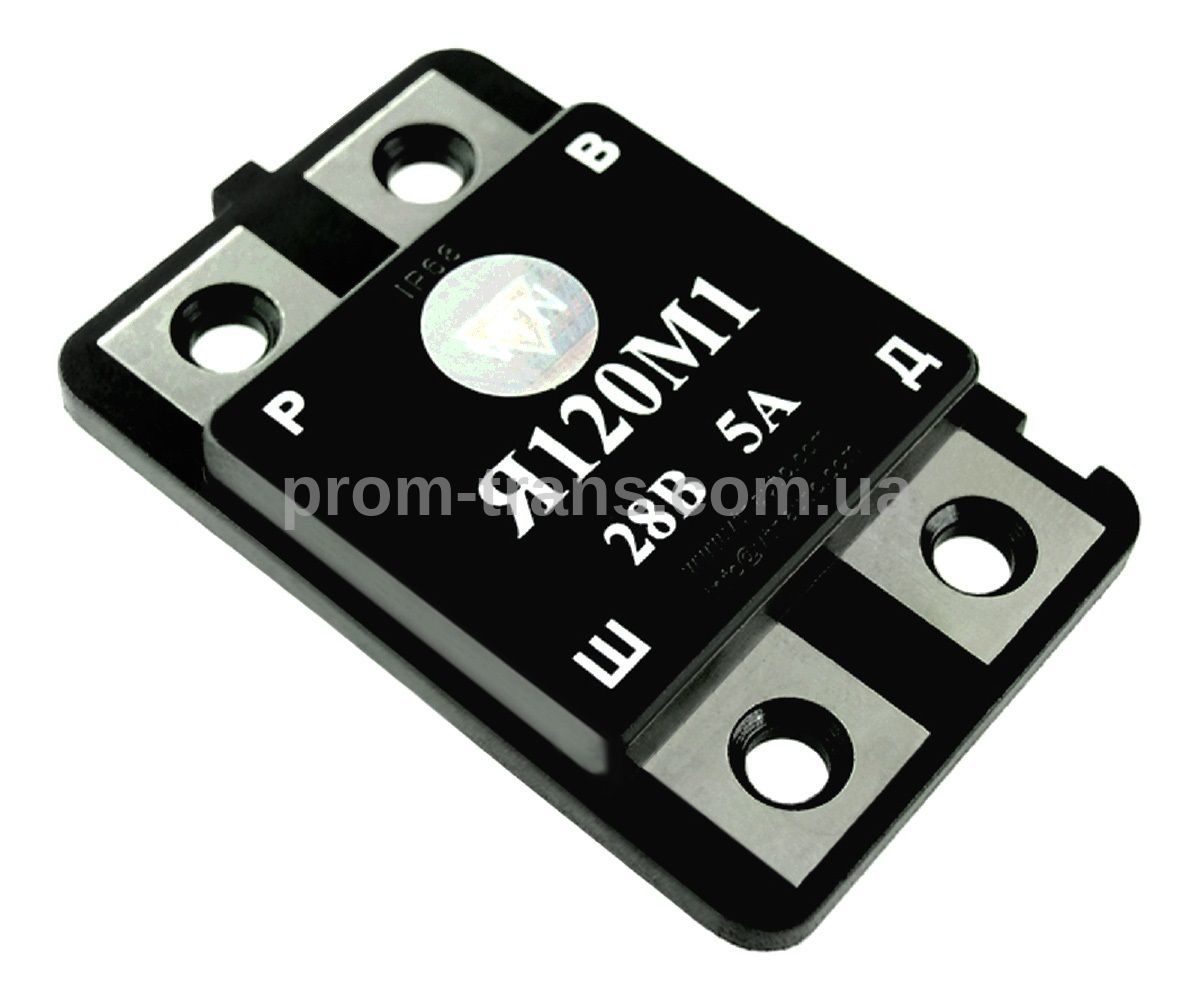

Регулятор напруги  МАЗ, КАМАЗ Я120М1

Регулятор напруги Я120М1 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання за зміни частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.

Цей виріб розроблений спеціально для експлуатації в різних широтах із великим діапазоном температури навколишнього середовища.

Виробник: ВТН

Регулятор випускається у кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку та на експорт. За ступенем захисту від проникнення сторонніх тіл і води виріб відповідає виконанню IP68 згідно з ГОСТ 14254. Від проникнення вологи регулятор захищений спеціальним високотеплопровідним компаундом із робочою температурою до 200°С. Регулятор Я120М1 сконструйований за однопровідною схемою живлення, корпус виробу з'єднаний із корпусом автомобіля.

Робочий режим регулятора – S1 згідно з ГОСТ 3940.

Регулятор встановлюється у щітковому вузлі генераторної установки, де передбачено встановлення регуляторів Я120М або Я120М1 за допомогою гвинтів.

Регулятор напруги відповідає вимогам ГОСТ 3940 та ТУ У 13317508.001-97.

Застосовність: МАЗ, КАМАЗ та ін. з генераторами Г273, 21.3771 та їх модифікаціями.

Діапазон робочих температур
від -45°С до +100°С
Напруга регулювання з АБ при t°=(25 ± 2)°С та навантаженні генератора 3 А в режимі "З"
28,0 ± 0,3 В
Напруга регулювання з АБ при t°=(25 ± 2)°С та навантаженні генератора 3 А в режимі "Л"
27,6±0,2 В
Напруга регулювання з АБ у діапазоні навантаження генератора від 3 А до 0,9 · Imax у режимі "З"
28,0 ± 0,4 В
Напруга регулювання з АБ у діапазоні навантаження генератора від 3 А до 0,9 · Imax у режимі "Л"
27,6±0,4 В
Максимальний струм вихідного ланцюга
5 А
Термокомпенсація Uрег
-6,0 ± 3,0 мВ/°С
Залишкова напруга на виході "Ш", типова
0,12 В
Максимально допустима тривала дія підвищеної напруги живлення
36 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин
50 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751 у складі генератора
230 В
