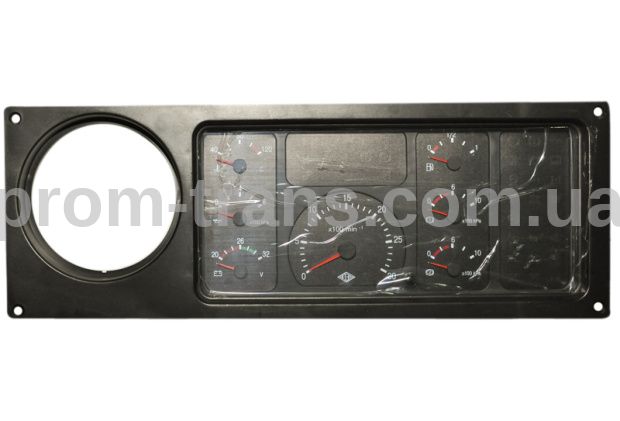

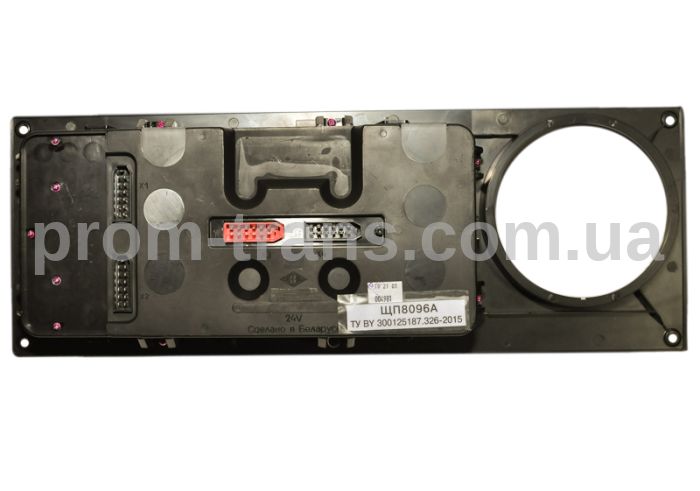

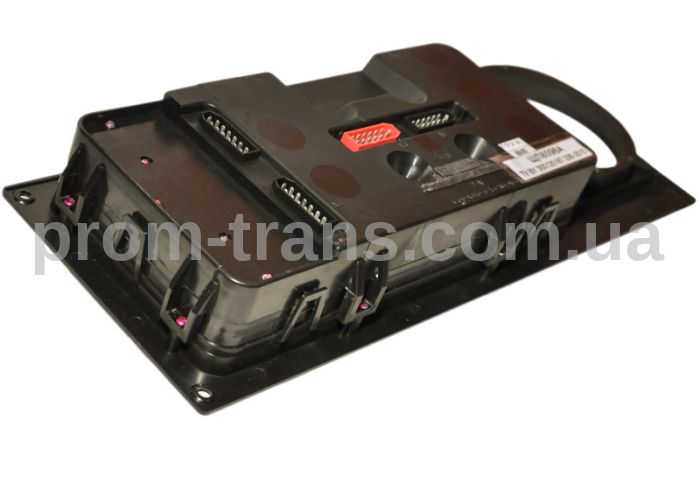

Щиток приборов МАЗ 4370 без спидометра ЩП8096 (аналог АР160.3801) (3ПМ.499.400) (пр-во ВЗЭП)
- Самовывоз из Новой Почты
- Курьер Новой Почты
- Самовывоз из магазина
- Другие транспортные службы
- Наличными при получении
- Безналичный перевод
- Приват 24
Щиток приборов электронно-механический ЩП8096.
Назначение: предназначено для визуального контроля эксплуатационных параметров агрегатов и систем автомобилей "МАЗ", а также информирование водителя о нарушении работы или выходе из строя любой системы.
Область применения: автомобили МАЗ.
Рабочий диапазон температур: -50...60°С
Максимальная потребляемая мощность: не более 70 Вт при питающем напряжении 24 ± 0,5 В.
Щитки приборов помехоустойчивы к кондуктивным помехам бортовой сети автомобилей и по уровню собственных помех отвечают требованиям ГОСТ 28751-9. По способу защиты от поражения электрическим током щитки приборов по ГОСТ 12.2.007.0-75 относятся к электробезопасным приборам класса "Ш", где защита от поражения электрическим током обеспечивается безопасным сверхнизким напряжением питания.

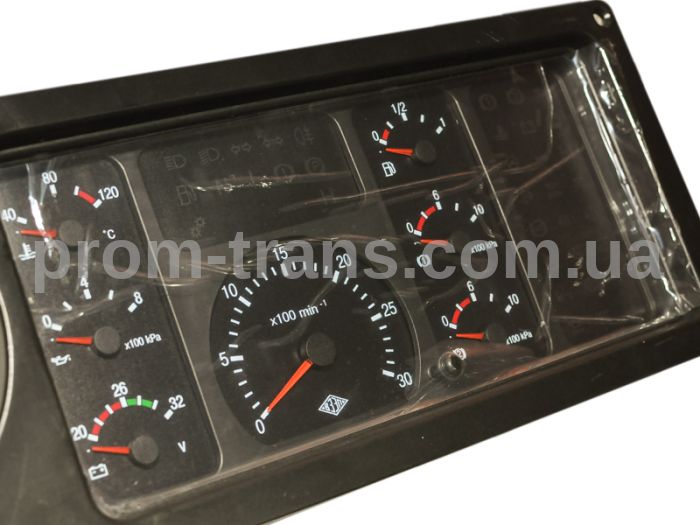

НА ПАНЕЛИ ЩИТКА ПРИБОРОВ МАЗ РАЗМЕЩЕНЫ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:
- указатель оборотов двигателя;
- датчик давления масла в двигателе;
- датчик сетевого напряжения;
- датчик температуры охлаждающей жидкости;
- указатель уровня топлива;
- указатели давления в двух контурах пневмотормозов;
- сигнальные лампочки состояния системы;
- кнопка тест.
Выполнено по ГОСТ 3940-84.
Щиток приборов МАЗ является неремонтируемым изделием и подлежит замене в случае выхода из строя.
| Наименование указателей | Контролируемый параметр | Диапазон показаний | Диапазон показаний по зонам | Рабочий диапазон температур, °С | Максимальная потребляемая мощность, не более, Вт | |
|---|---|---|---|---|---|---|
| зеленая | красная | |||||
| Указатель оборотов коленвала двигателя | Частота вращения коленчатого вала двигателя, х100 мин -1 | 0-30 | — | — | от минус 40 до плюс 60 | 70 |
| Указатель уровня топлива | Уровень топлива в баке | 0-1 | — | 0-0,15 | ||
| Указатель температуры охлаждающей жидкости | Температура охладителя двигателя, °С | 40-120 | — | 100-120 | ||
| Указатель давления масла в двигателе | Давление моторного масла, х100, кПа | 0-8 | — | — | ||
| Указатель давления в первом и втором контурах пневмотормозов | Давление воздуха в тормозной системе, первый контур, х100, кПа | 0-10 | — | 0-5 | ||
| Давление воздуха в тормозной системе, второй контур, х100, кПа | 0-10 | — | 0-5 | |||
| Указатель напряжения бортовой сети | Напряжение бортовой сети, В | 20-32 | 26-30 | 20-26 | ||
| Габаритные размеры, мм | 568х206х75 |
| Масса, кг | 1,5 (без панели) |
