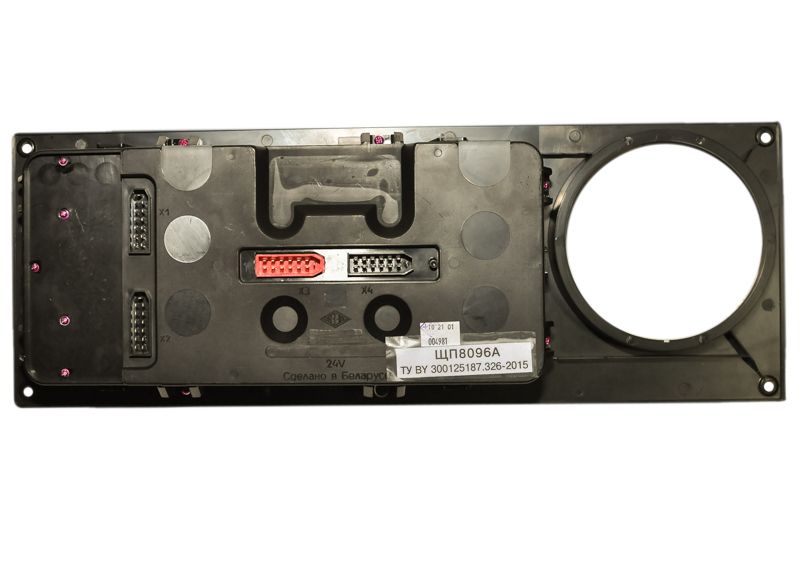

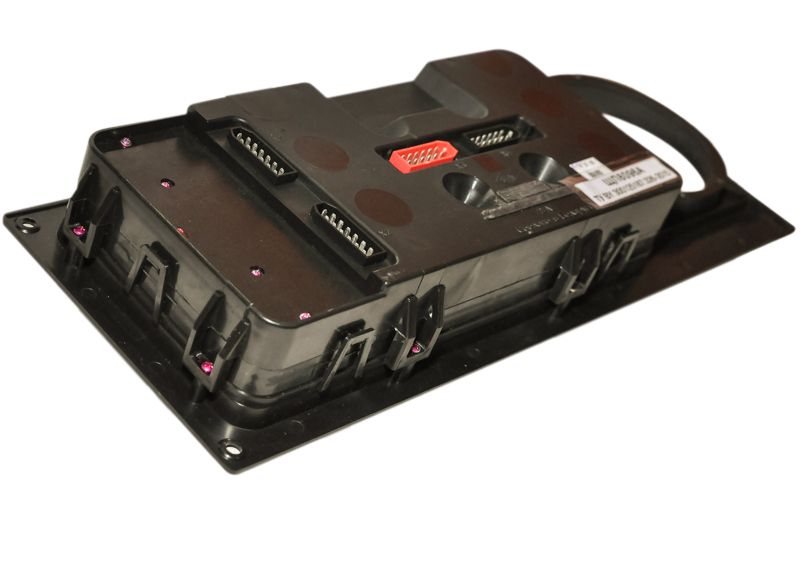

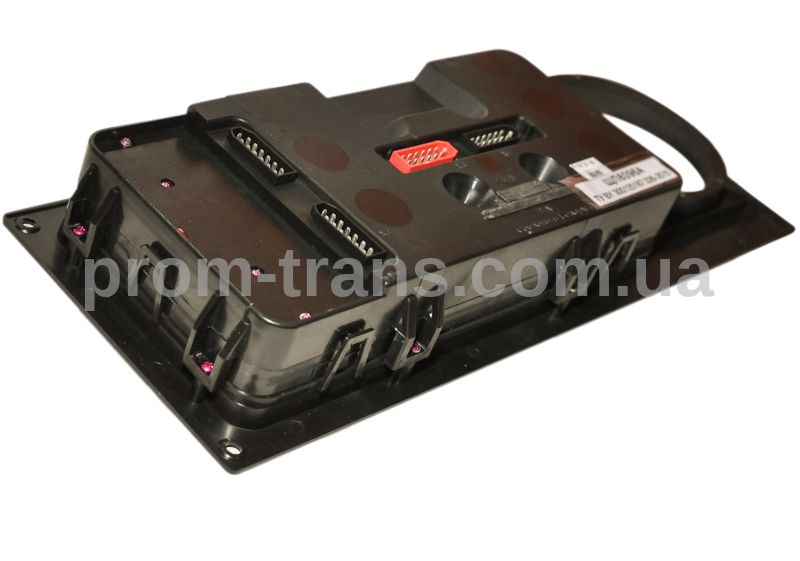

Щиток приладів електронно-механічний ЩП8096.
Призначення: призначені для візуального контролю експлуатаційних параметрів агрегатів та систем автомобілів "МАЗ", а також інформування водія про порушення роботи або виходу з ладу будь-якої системи.
Область застосування: автомобілі МАЗ.
Робочий діапазон температур: -50 ... 60 ° С
Максимальна споживана потужність: не більше 70 Вт при напрузі живлення 24 ± 0,5 В.
Щитки приладів завадостійкі до кондуктивних перешкод бортової мережі автомобілів та за рівнем власних перешкод відповідають вимогам ГОСТ 28751-9. За способом захисту від ураження електричним струмом щитки приладів за ГОСТ 12.2.007.0-75 відносяться до електробезпечних приладів класу "Ш", в яких захист від ураження електричним струмом забезпечується безпечною наднизькою напругою живлення.

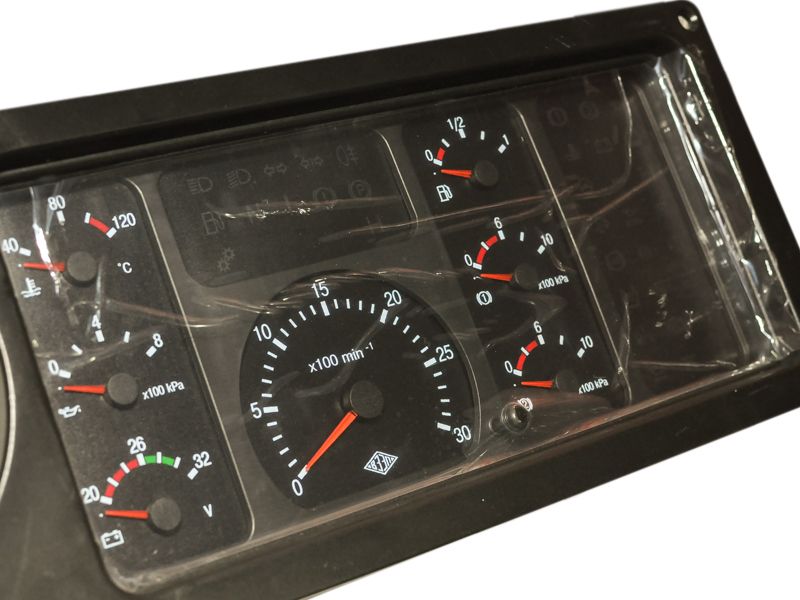

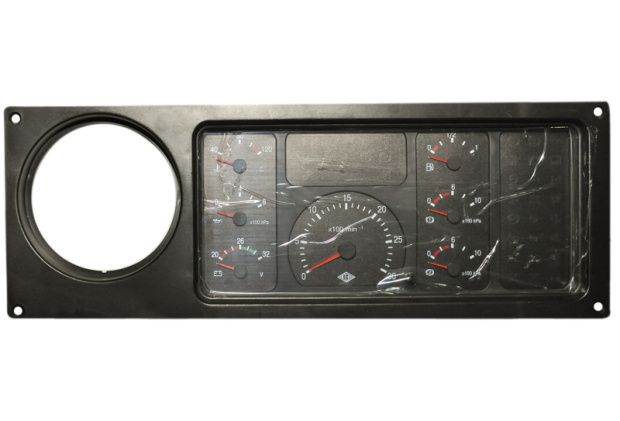

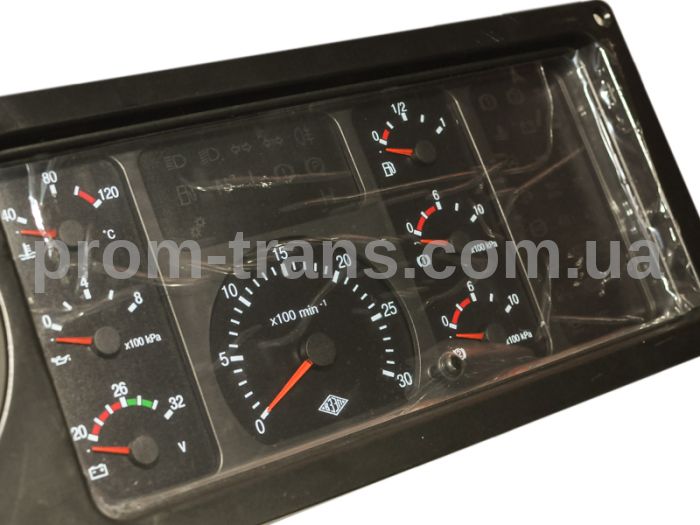

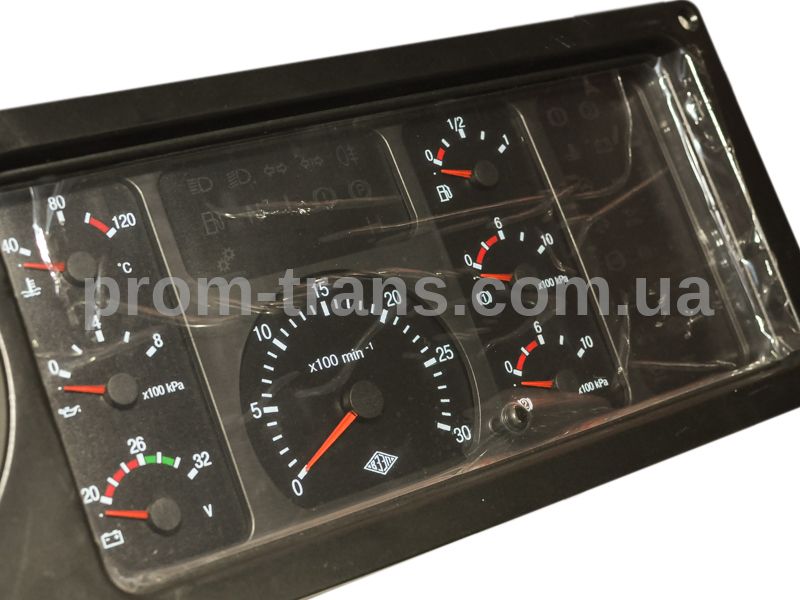

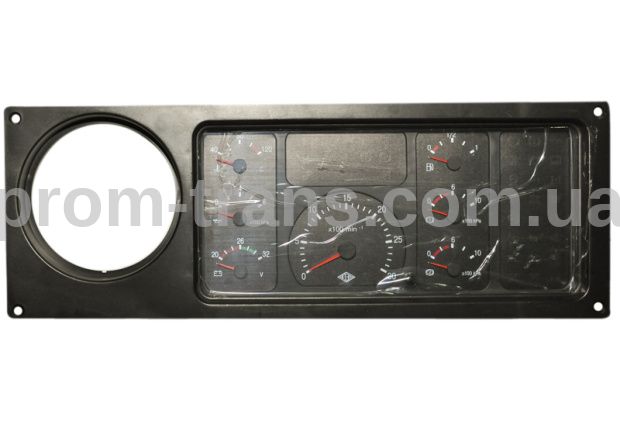

НА ПАНЕЛІ ЩИТКА ПРИЛАДІВ МАЗ РОЗМІЩЕНІ НАСТУПНІ ЕЛЕМЕНТИ:
- покажчик обертів двигуна;
- датчик тиску олії в двигуні;
- датчик напруги мережі;
- датчик температури охолоджувальної рідини;
- покажчик рівня палива;
- покажчики тиску у двох контурах пневмотормозів;
- сигнальні лампочки стану системи;
- кнопка тест.
Виконаний за ГОСТ 3940-84.
Щиток приладів МАЗ є виробом, що не ремонтується, і підлягає заміні у разі виходу з ладу.
| Найменування покажчиків |
Контрольований параметр |
Діапазон показань |
Діапазон показань щодо зон |
Робочий діапазон температур, °С |
Максимальна споживана потужність, не більше, Вт |
| зелена |
червона |
| Покажчик обертів колінвала двигуна |
Частота обертання колінчастого валу двигуна, х100 хв -1 |
0-30 |
— |
— |
від мінус 40 до плюс 60 |
70 |
| Покажчик рівня палива |
Рівень палива у баку |
0-1 |
— |
0-0,15 |
| Покажчик температури охолоджувальної рідини |
Температура охолоджувача двигуна, °С |
40-120 |
— |
100-120 |
| Покажчик тиску масла в двигуні |
Тиск моторної олії, х100, кПа |
0-8 |
— |
— |
| Покажчик тиску в першому та другому контурах пневмотормозів |
Тиск повітря в системі гальма, перший контур, х100, кПа |
0-10 |
— |
0-5 |
| Тиск повітря в гальмівній системі, другий контур, х100, кПа |
0-10 |
— |
0-5 |
| Вказівник напруги бортової мережі |
Напруга бортової мережі, |
20-32 |
26-30 |
20-26 |
| Габаритні розміри, мм |
568х206х75 |
| Маса, кг |
1,5 (без панелі) |
