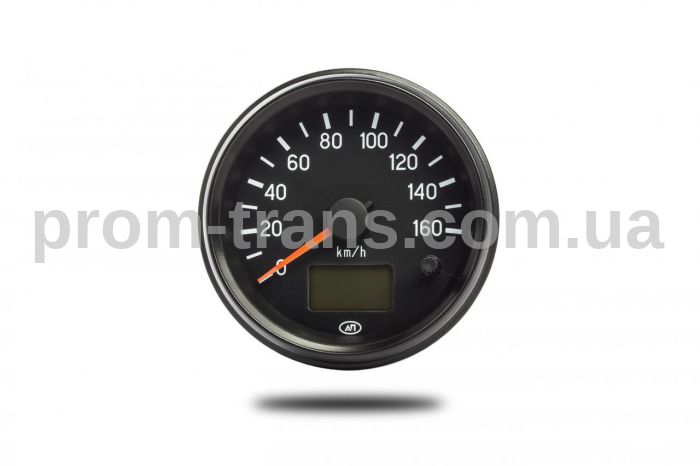

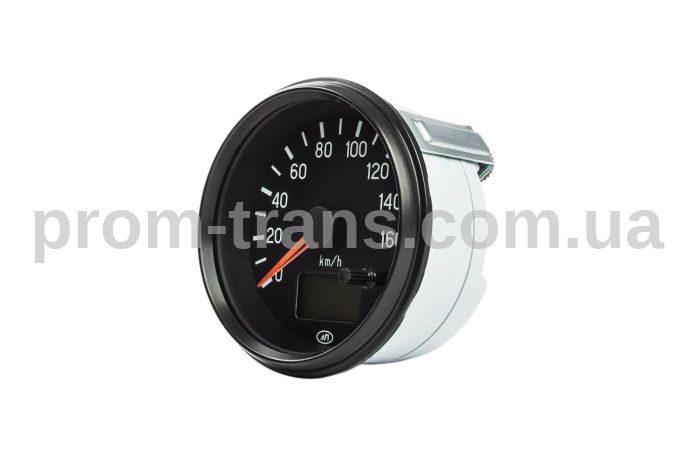

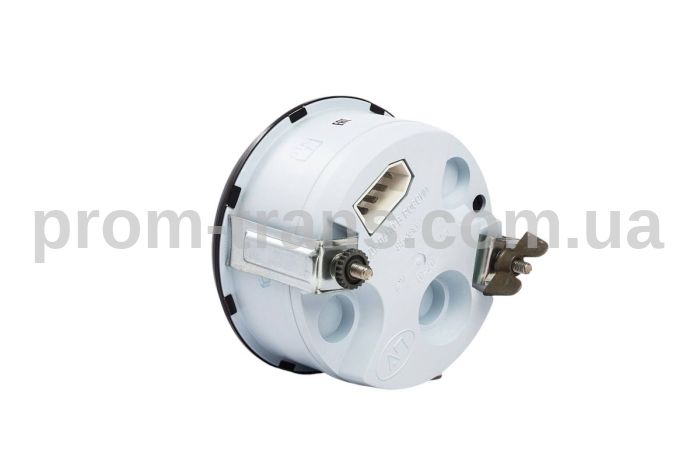

Спидометр УАЗ Хантер 85.3802 (пр-во Автоприбор)

На Уаз Хантере устанавливается электронный спидометр 85.3802 или 852.3802 производства завода "Автоприбор", город Владимир. Спидометр измеряет и преобразует частоту вращения вала датчика скорости показания скорости, а количество оборотов вала показания пройденного автомобилем пути.

Ранее автомобили Уаз Хантер оснащались электронным спидометром AP 20.3802 завода RAR, город Рига. Спидометр 85.3802 и его модификации по габаритным и присоединительным размерам полностью взаимозаменяемы со спидометром AP 20.3802 RAR.

Электронный спидометр 85.3802 и их модификация 852.3802.
Спидометры 85.3802 и 852.3802 полностью одинаковы, за исключением величины коэффициента ППС (прибор показывает спидометра), импульсов на один километр. Какая именно модификация спидометра будет установлена ​​на автомобиль зависит от количества зубов в ведущей и ведомой шестернях привода спидометра, а конкретнее того, сколько оборотов привод выдает на километр пройденного пути.

Электронный спидометр заключен в отдельный корпус и состоит из двух основных узлов: электронного блока преобразования входных сигналов и указателя скорости, отметками.

Принцип действия спидометра заключается в преобразовании электрических импульсов, поступающих от датчика скорости автомобиля, электрические сигналы управляющие поворотом вала шагового двигателя, на котором установлена ​​стрелка указателя скорости движения автомобиля. Одновременно электрические импульсы с выхода датчика скорости отсчитываются устройством блока преобразования и информация о суточном и общем пробеге выводится на жидкокристаллический индикатор.

Основные характеристики спидометра 85.3802 и его модификации.

- диапазон показаний скорости автомобиля, км/ч: от 0 до 160
- диапазон измерений скорости автомобиля, км/ч: 20 до 160
- вместимость отсчетного устройства общего пробега, км: 999999
- емкость отсчетного устройства суточного пробега, км: 999.9
- допустимая граница относительной погрешности отсчетных устройств от измеряемого значения пройденного пути, % : +1
- напряжение питания, Вольт: от 10.8 до 15
- потребляемый ток при выключенном замке зажигания, мА: не более 5
- габаритные размеры (диаметр x длина), мм: 108.6 x 80
- масса, кг, не более: 0.5
- напряжение, формируемое для питания датчика скорости, Вольт: 9.8-14
- диапазон рабочих температур, градусов: от минус 40 до плюс 55
- относительная влажность воздуха при 15 градусах, %: не более 75
- Девянопроцентная наработка до отказа при пробеге автомобиля, км: не менее 250 000

Коэффициент показывает прибора спидометра: у 85.3802 и 851.3802 – 3744 импульса на один километр, у 852.3802 и 853.3802 – 6000 импульсов на один километр.

Датчики скорости для спидометра 85.3802 и их модификаций, их совместимость.
Электронные спидометры 85.3802 и 852.3802 рассчитаны на эксплуатацию в комплекте с датчиками скорости 34.3843, 341.3843, 342.3843, 352.3843 и AP 68.3843 RAR.
