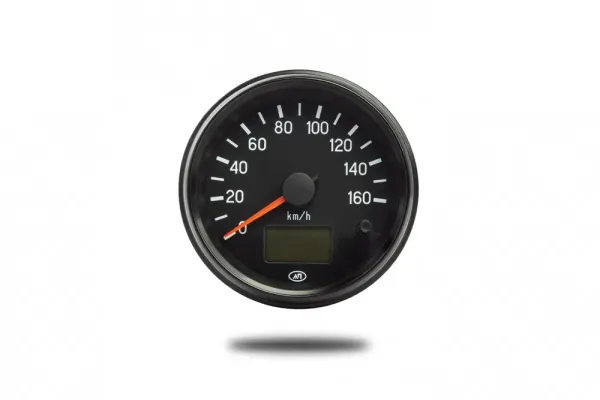

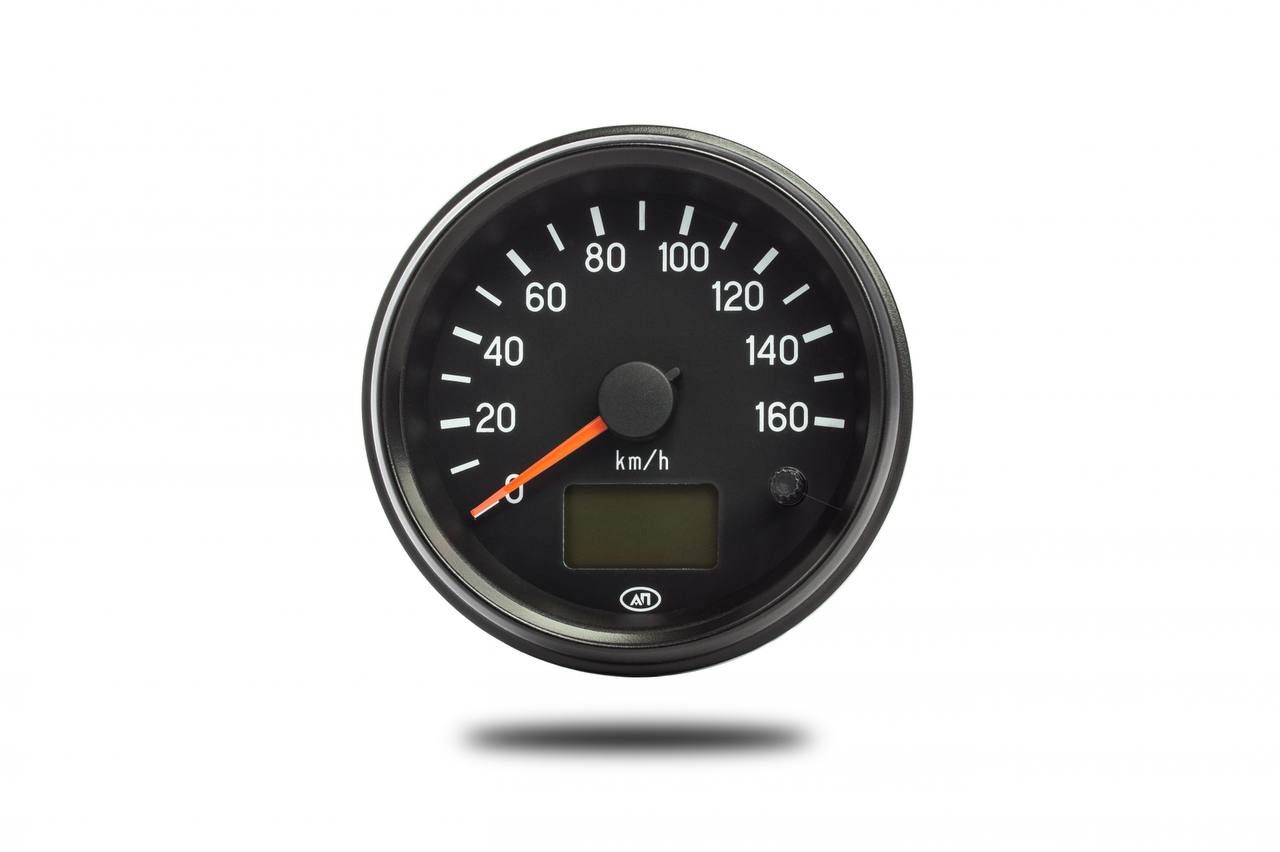

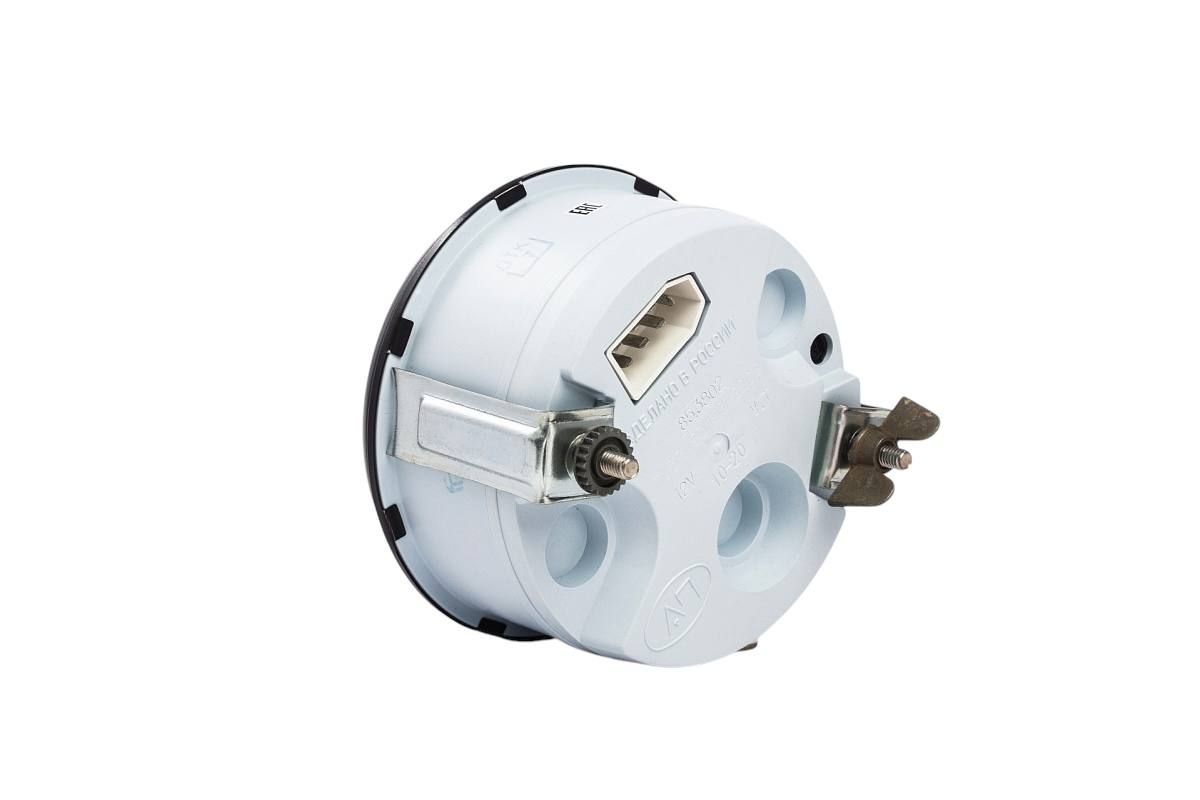

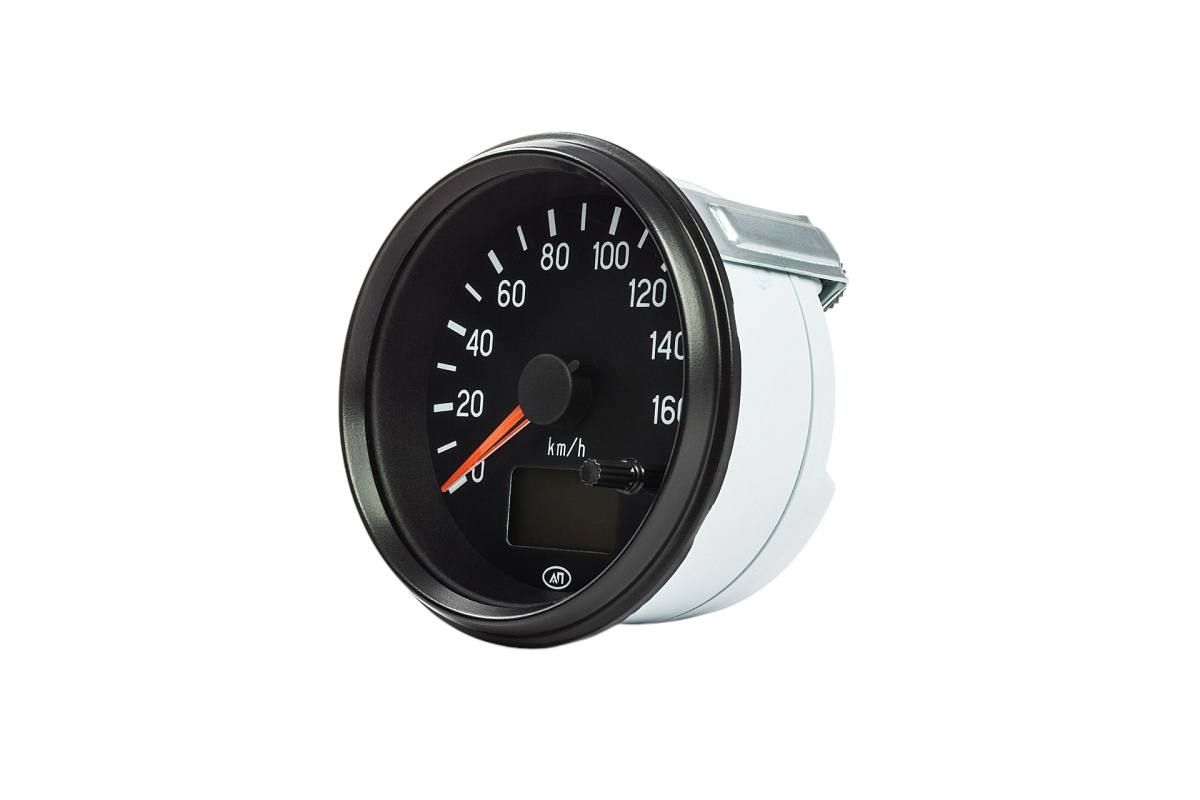

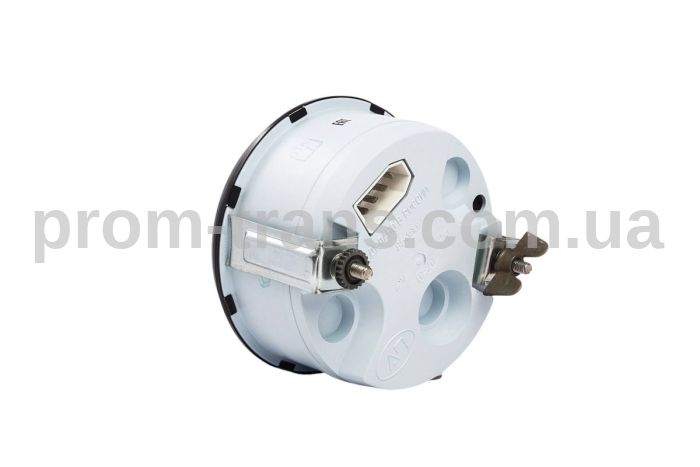

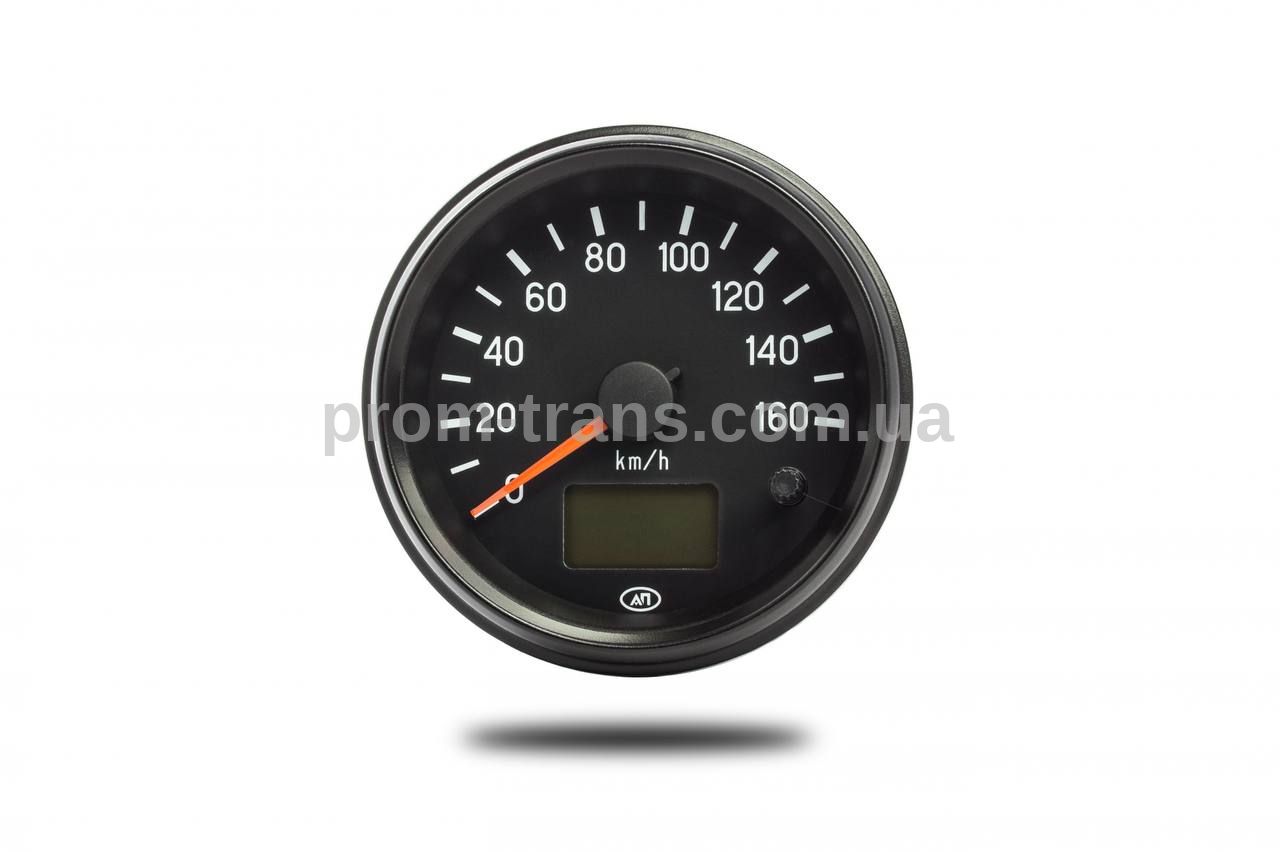

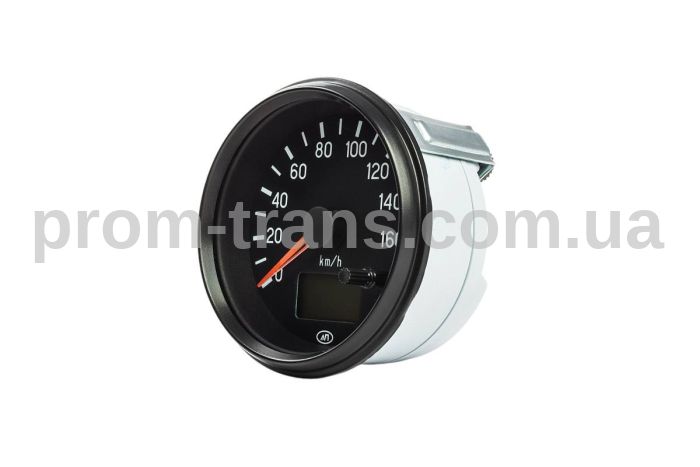

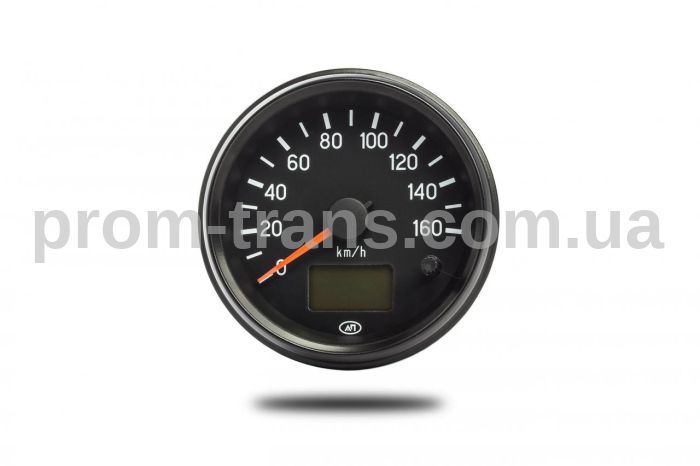

Спідометр УАЗ Хантер 85.3802 (вир-во Автоприбор)

На Уаз Хантер встановлюється електронний спідометр 85.3802 або 852.3802 виробництва заводу "Автоприлад", місто Володимир. Спідометр вимірює і перетворює частоту обертання валу датчика швидкості показання швидкості, а кількість обертів валу показання пройденого автомобілем шляху.

Раніше автомобілі Уаз Хантер оснащувалися електронним спідометром AP 20.3802 заводу RAR, місто Рига. Спідометр 85.3802 та його модифікації за габаритними та приєднувальними розмірами повністю взаємозамінні зі спідометром AP 20.3802 RAR.

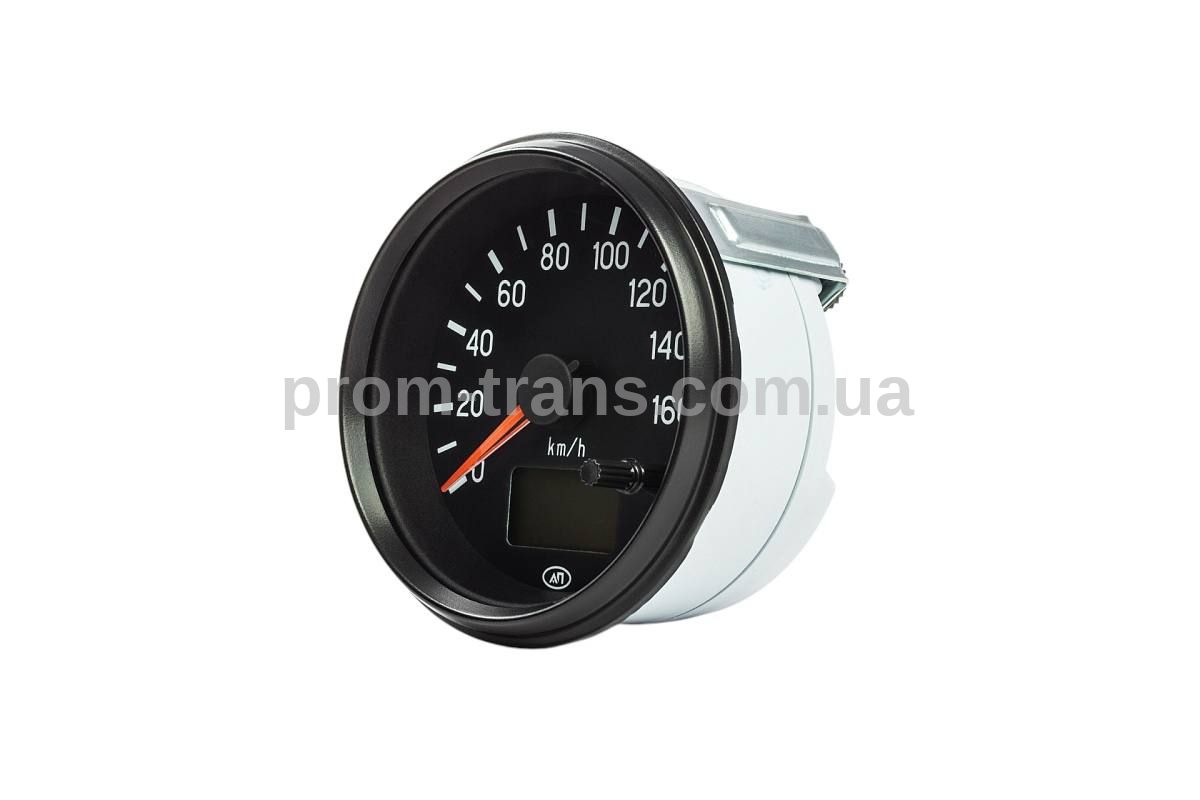

Електронний спідометр 85.3802 та його модифікація 852.3802.
Спідометри 85.3802 і 852.3802 повністю однакові, за винятком величини коефіцієнта ППС (приладу показує спідометра), імпульсів на один кілометр. Яка саме модифікація спідометра буде встановлена ​​на автомобіль залежить від кількості зубів у провідній та веденій шестернях приводу спідометра, а конкретніше від того, скільки оборотів привід видає на кілометр пройденого шляху.

Електронний спідометр укладений в окремий корпус і складається з двох основних вузлів: електронного блоку перетворення вхідних сигналів і покажчика швидкості, відмітками.

Принцип дії спідометра полягає в перетворенні електричних імпульсів, що надходять від датчика швидкості автомобіля, електричні сигнали керуючі поворотом валу крокового двигуна, на якому встановлена ​​стрілка покажчика швидкості руху автомобіля. Одночасно електричні імпульси з виходу датчика швидкості відраховуються пристроєм блоку перетворення та інформація про добовий та загальний пробіг виводиться на рідкокристалічний індикатор.

Основні характеристики спідометра 85.3802 та його модифікацій.

- Діапазон показань швидкості автомобіля, км/год: від 0 до 160
- Діапазон вимірювань швидкості автомобіля, км/год: 20 до 160
- Місткість відлікового пристрою загального пробігу, км : 999999
- Місткість відлікового пристрою добового пробігу, км: 999.9
- Межі відносної похибки відлікових пристроїв, що допускається, від вимірюваного значення пройденого шляху, % : +1
- Напруга живлення, Вольт: від 10.8 до 15
- Споживаний струм при вимкненому замку запалювання, мА: не більше 5
- Габаритні розміри (діаметр x довжина), мм: 108.6 x 80
- Маса, кг, не більше: 0.5
- Напруга, що формується для живлення датчика швидкості, Вольт : 9.8-14
- Діапазон робочих температур, градусів: від мінус 40 до плюс 55
- Відносна вологість повітря при 15 градусах, %: не більше 75
- Дев'яновідсотковий наробіток до відмови при пробігу автомобіля, км: не менше 250 000

Коефіцієнт показує приладу спідометра: у 85.3802 і 851.3802 - 3744 імпульси на один кілометр, у 852.3802 і 853.3802 - 6000 імпульсів на один кілометр.

Датчики швидкості для спідометра 85.3802 та його модифікацій, їх сумісність.
Електронні спідометри 85.3802 та 852.3802 розраховані на експлуатацію в комплекті з датчиками швидкості 34.3843, 341.3843, 342.3843, 352.3843 та AP 68.3843 RAR.
