Спидометр автомобиля: виды, принцип работы и неисправности

Спидометр — один из основных приборов на панели автомобиля. Он показывает текущую скорость движения и помогает водителю контролировать скоростной режим. Исправность спидометра важна не только для удобства управления: неправильные показания или полный отказ прибора затрудняют контроль скорости и могут быть признаком неисправности привода, датчика, проводки или самого прибора.

Конструкция системы измерения скорости зависит от автомобиля. На более старых моделях часто используются механические спидометры с тросовым приводом, тогда как на более современной технике сигнал может поступать от электронного датчика скорости. Разберем, какие виды спидометров существуют, как они работают, почему показания могут исчезнуть или стать неправильными и как определить причину неисправности.

Что такое спидометр и для чего он нужен

Спидометр — это измерительный прибор, предназначенный для отображения скорости движения транспортного средства. Основное значение водитель видит в километрах в час. Прибор располагается на панели таким образом, чтобы показания можно было быстро считывать во время движения.

Не следует путать спидометр с тахометром. Спидометр показывает скорость автомобиля, а тахометр — частоту вращения коленчатого вала двигателя. Оба прибора могут находиться рядом на панели, но получают разные данные и выполняют разные задачи.

Для замены неисправного прибора в каталоге Prom-Trans представлены спидометры для различных автомобилей и техники. При подборе важно учитывать модель транспортного средства, принцип работы, рабочее напряжение, размеры, тип подключения и каталожный номер.

Какие виды спидометров бывают

По способу получения и обработки информации о скорости автомобильные спидометры можно условно разделить на механические и электронные. Внешняя индикация также отличается: это может быть классическая стрелка на шкале или цифровое значение на дисплее.

Понятия «механический» и «стрелочный» не являются полными синонимами. Стрелка описывает способ отображения информации, тогда как механический или электронный принцип определяет способ получения и передачи сигнала о скорости.

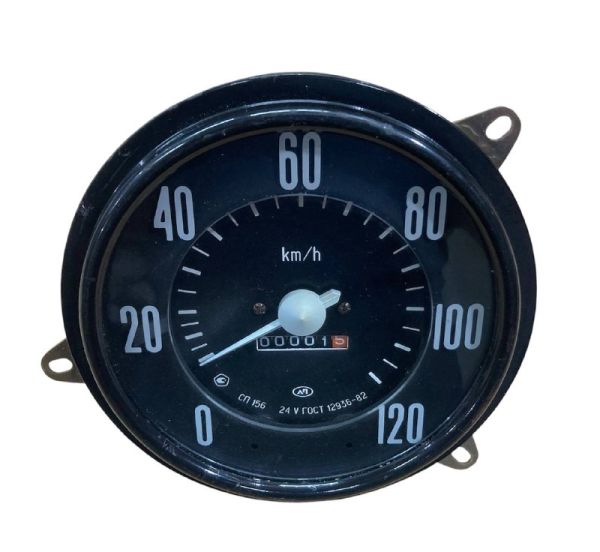

Как работает механический спидометр

В механической системе вращение от трансмиссии передается к прибору при помощи гибкого троса. Во время движения автомобиля трос вращается, а механизм внутри спидометра преобразует это вращение в отклонение стрелки. Чем выше скорость вращения привода, тем больше отклоняется стрелка на шкале.

Одной из характерных деталей такой системы является трос спидометра. Из-за его износа, обрыва, неправильной прокладки или повреждения соединений показания могут пропасть, стать нестабильными либо стрелка начнет двигаться рывками.

Как работает электронный спидометр

В электронной системе скорость определяется по сигналам соответствующего датчика. Во время движения формируются электрические импульсы, частота которых связана со скоростью вращения элементов трансмиссии или другого контролируемого узла. Электроника обрабатывает этот сигнал и преобразует его в значение скорости.

Далее информация отображается стрелочным указателем с электрическим приводом или цифровым дисплеем. Конкретная схема зависит от автомобиля, поэтому при диагностике необходимо учитывать электрическую схему именно конкретной модели.

Чем спидометр отличается от тахометра

Спидометр и тахометр часто находятся рядом, из-за чего назначение этих приборов иногда путают. Спидометр показывает скорость транспортного средства, например 60 или 90 км/ч. Тахометр показывает обороты двигателя в минуту и позволяет контролировать режим его работы.

Если необходимо контролировать именно частоту вращения двигателя, используются тахометры. Неисправность тахометра не означает автоматическую неисправность спидометра: это разные приборы, хотя на некоторых автомобилях они могут входить в общую комбинацию приборов.

Основные признаки неисправности спидометра

Неисправность не всегда проявляется полным отсутствием показаний. Иногда спидометр продолжает работать, но показывает скорость неправильно, стрелка дергается или периодически падает до нуля. Характер симптомов помогает определить направление дальнейшей диагностики.

• стрелка спидометра вообще не двигается;
• показания периодически пропадают;
• стрелка движется рывками или сильно колеблется;
• отображается явно неправильная скорость;
• спидометр начинает работать только после прогрева или вибрации;
• вместе со спидометром перестает работать одометр;
• в электронной системе появляются связанные с датчиком или сигналом ошибки.

Почему не работает механический спидометр

Если автомобиль оснащен механическим приводом, одним из первых элементов для проверки является трос. Он может оборваться, износиться или выйти из зацепления. Также проблема может находиться в приводе со стороны коробки передач или во внутреннем механизме самого прибора.

Если стрелка не стоит на месте, а дергается, причиной может быть изношенный или поврежденный трос, его неправильная прокладка либо повышенное сопротивление вращению. При диагностике важно проверять всю систему передачи вращения, а не сразу заменять сам спидометр.

Почему не работает электронный спидометр

В электронной системе круг возможных причин отличается. Неисправность может быть связана с датчиком скорости, его питанием, проводкой, разъемом, контактами, электронной панелью или другими компонентами, через которые проходит сигнал.

Сначала следует осмотреть проводку и разъемы на наличие повреждений, окисления и плохого контакта. Затем проверяют питание и сигнал в соответствии со схемой конкретного автомобиля. Замена датчика наугад не всегда решает проблему, если фактическая причина находится в проводке или панели приборов.

Как проверить спидометр

Диагностику следует начинать с определения типа системы. Если используется механический трос, проверяют его состояние, крепление и привод. Для электронной системы осматривают разъемы и проводку, после чего выполняют электрические измерения.

• определите тип спидометра и принцип получения сигнала;
• проверьте предохранители, если прибор имеет электрическое питание;
• осмотрите разъемы и проводку;
• для механической системы проверьте трос и его соединения;
• для электронной системы проверьте датчик и его электрическую цепь;
• сравните фактические показания с диагностическими данными, если конструкция автомобиля это позволяет;
• после обнаружения причины замените или отремонтируйте неисправный компонент.

При электрической диагностике мультиметр позволяет проверить питание, целостность проводки и отдельные параметры цепи. Однако метод проверки датчика зависит от его типа, поэтому универсального значения напряжения или сопротивления для всех автомобилей не существует.

Можно ли ездить, если не работает спидометр

Продолжать обычную эксплуатацию автомобиля с неисправным спидометром нежелательно. Водитель теряет нормальный контроль фактической скорости и может неправильно оценивать скоростной режим. Кроме того, отказ спидометра иногда является только одним из симптомов неисправности датчика, проводки или другого компонента.

Поэтому неисправность лучше диагностировать и устранить как можно быстрее. Особенно это касается ситуаций, когда одновременно пропадают другие показания панели или появляются дополнительные признаки проблемы с электроникой автомобиля.

Как правильно подобрать новый спидометр

Прибор не следует выбирать только по внешнему виду или диаметру корпуса. Даже похожие модели могут иметь разный принцип работы, рабочее напряжение, диапазон показаний, разъемы, передаточные характеристики и крепления.

При подборе необходимо учитывать модель и модификацию транспортного средства, каталожный номер старой детали, тип привода, рабочее напряжение, размеры и способ подключения. Для грузовых автомобилей и специальной техники особенно важно сверять заводскую маркировку прибора.

Вывод

Спидометр позволяет водителю контролировать скорость автомобиля и является важной частью панели приборов. В механических системах информация передается при помощи привода и троса, а в электронных — с помощью электрического сигнала от датчика. Если спидометр перестал работать, показывает неправильную скорость или его стрелка дергается, необходимо проверять не только сам прибор, но и трос, датчик, проводку, разъемы и другие элементы системы. Новый спидометр следует подбирать по характеристикам и совместимости с конкретным транспортным средством.
