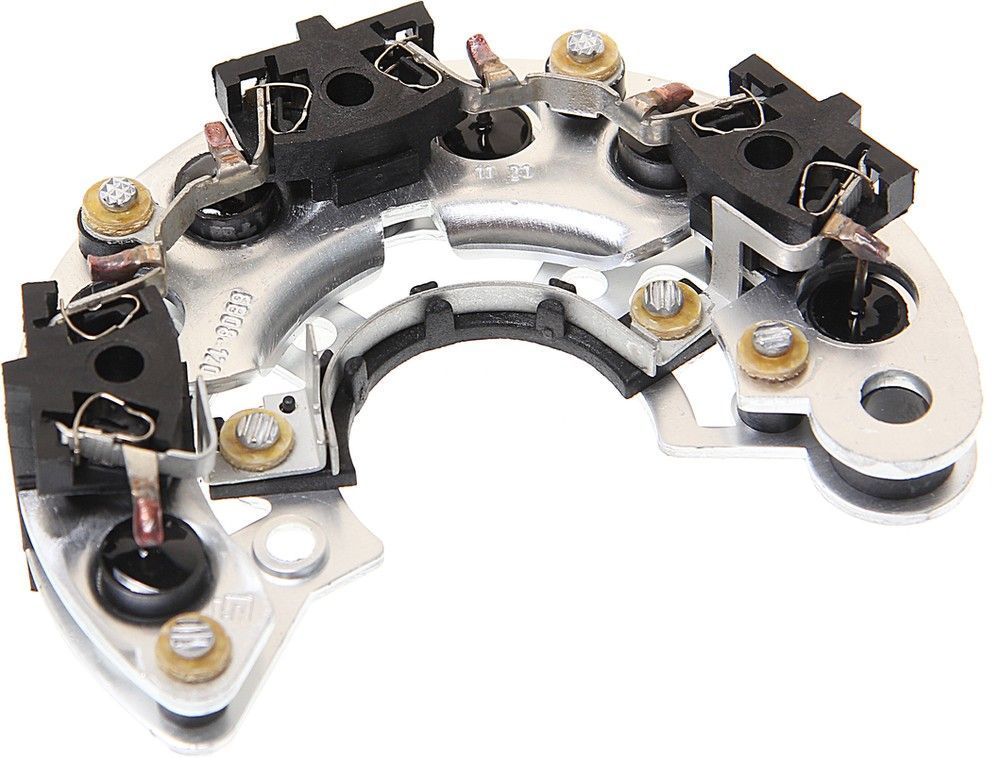

Міст діодний ВАЗ 1117-1119, 2170-90 генератора 9402.3701-14, 120А БВО8-120-02 (вир-во Орбита)

Міст діодний ВАЗ 1117-1119, 2170-90 генератора 9402.3701-14, 120А БВО8-120-02

Особливості застосування
Блок випрямний обмежувальний встановлюється безпосередньо на генераторах. Робоче становище у будь-якому просторі.
Охолодження повітряне примусове.
Маса блоку трохи більше 0,16 кг.
У випрямлювальному блоці БВО8-120-02 (на відміну від блоку БВО8-105-02) застосовуються діоди з покращеними електрофізичними
параметрами, що забезпечують надійну роботу блоку при більш високих значеннях струму генератора.

Основні параметри
Номінальна напруга, Uпост.,В 14
Максимальний випрямлений струм, Iвпб.max, А 120
Пряма напруга (амплітудне значення) на кожному діоді силового випрямляча при t=(25±10) єC і Iпр=110А, не більше, 1,35
Імпульсна напруга обмеження на кожному діоді силового випрямляча (при Iогр.=45А, t=(25±10) єC), не більше, 28
Мережа живлення:
- Число фаз 3
- Частота, Гц 2000
Спосіб приєднання обмоток статора: затискач

Застосування: ВАЗ 1117-1119, 2170-90
