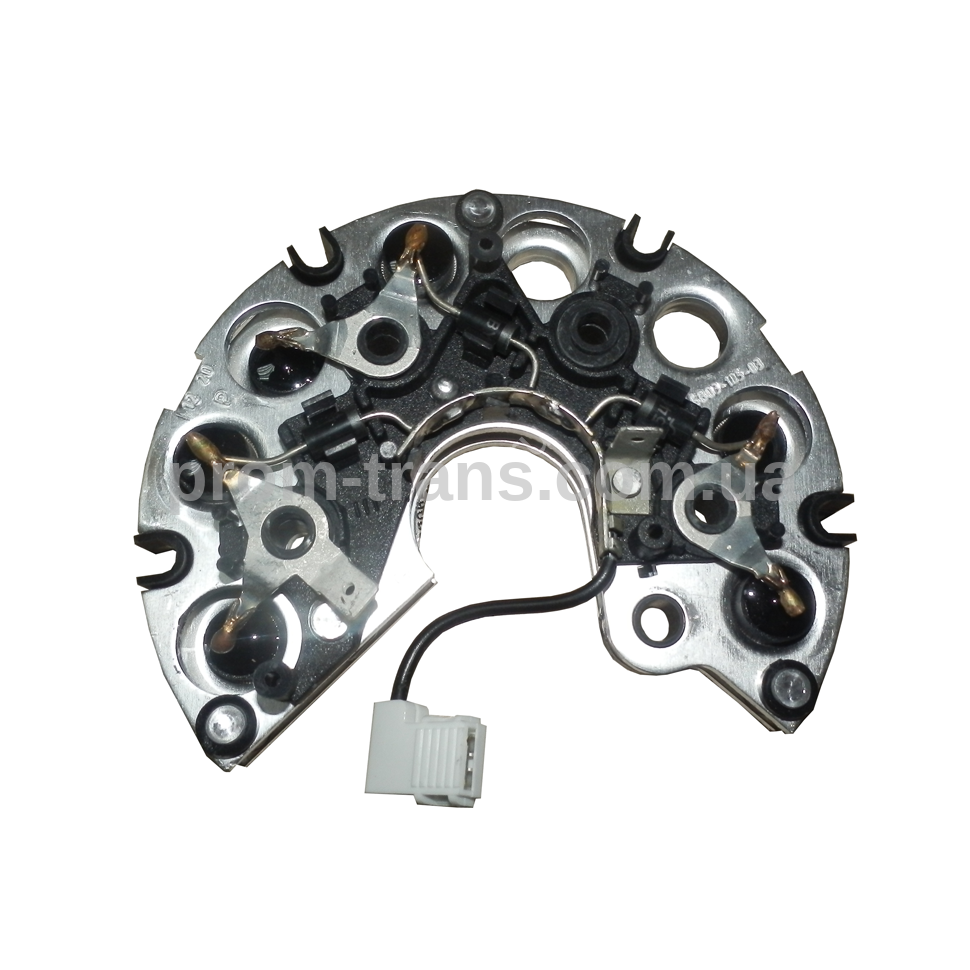

Діодний міст генератора Волга (двигун 406, інжектор) БВО3-105-03 (вир-во Орбита)

Блок випрямний обмежувальний БВО3-105-03 призначений для випрямлення трифазного змінного струму та обмеження імпульсів перенапруги у системі електроустаткування автомобілів у складі генераторної установки.
Блок випрямний обмежувальний встановлюється безпосередньо на генераторах. Робоче становище у просторі будь-яке. Охолодження повітряне примусове.

Виробник: Орбита

Застосовність
Автомобілі ГАЗ-31029, ГАЗ-3110 із генераторами Г9422.3701, 9402.3701-17, 9492.3701.

Номінальна напруга, Uпост., 14
Максимальний випрямлений струм, Iвпб.max, А 105
Пряма напруга (амплітудне значення) на
кожному діоді силового випрямляча при t=(25±10) єC і Iпр=110А, не більше, 1,35
Імпульсна напруга обмеження на кожному діоді силового
випрямляча (при Iогр.=45А , t=(25±10) єC), не більше, 28
Мережа живлення:
- Число фаз 3
- Частота, Гц 2000
Спосіб приєднання обмоток статора клему
Маса блоку трохи більше 0,16 кг.
БВО випускається в кліматичному виконанні "О" категорія розміщення 2 за ГОСТ 15150.
Технічні умови – ТУ3417-006-07629712-96.
