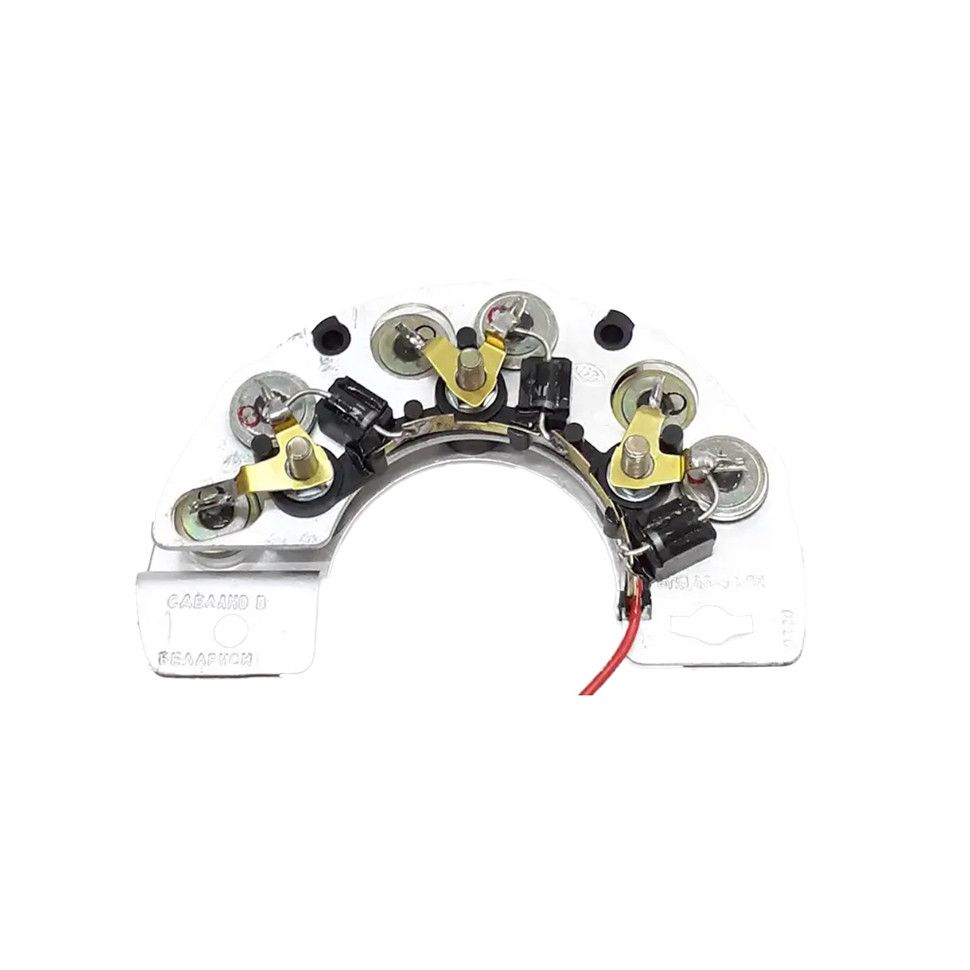

Діодний міст ЗІЛ-Бичок, ПАЗ БПВ 46-90-02 (вир-во Орбита)

Блок випрямний обмежувальний БПВ 46-90-02  призначений для випрямлення трифазного змінного струму та обмеження імпульсів
перенапруги у системі електроустаткування автомобілів у складі генераторної установки./

Виробник: Орбита

Особливості застосування
Блок випрямний обмежувальний встановлюється безпосередньо на генераторах. Робоче становище у будь-якому просторі.
Охолодження повітряне примусове.

Маса блоку не більше 0,25 кг.

ЗІЛ-Бичок (ген. 2002.3771, 2012.3771, 2022.3771, 33.3771, 28.3771)
Основні параметри
Номінальна постійна напруга, В 28
Максимальний постійний струм, А 90
Пряме падіння напруги (амплітудне значення) на кожному плечі силового випрямлювача при струмі 63А, В, не більше 1,5
Струм витоку (амплітудне значення) кожного плеча блоку при зворотній напрузі 150В і
температурі діодів: (150±5)єС, мА, не більше 4 (25±10) єС, мА, не більше 2
Живляча мережа: - число фаз 3 - частота, Гц, не більше 1300
Спосіб приєднання обмоток статора клема

Застосування: ЗІЛ-Бичок, ПАЗ
