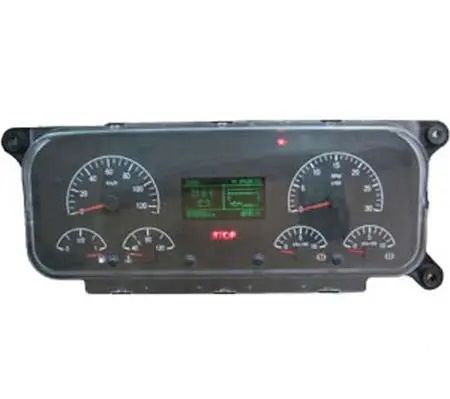

Щиток приладів МАЗ 24В панель ЩП8107-02 (вир-во ВЗЭП)

Щиток приладів МАЗ 24В панель ЩП8107-02

Виробник: ВЗЭП

Панель приладів як засіб відображення інформації найбільше визначає внутрішню візуальну інформативність автомобіля. Будь-яка автопанель приладів повинна забезпечувати хорошу оглядовість усіх шкал та датчиків, встановлених на ній, залишаючись досить простою у користуванні, видавати всю необхідну водію інформацію. Це насамперед:

поточний стан систем автомобіля, що безпосередньо забезпечують безпеку руху (гальмівна система, автосигнальне обладнання та система пасивної безпеки);
характеристики руху (швидкість, обороти двигуна, дистанція до об'єкта, що йде попереду);
правильність експлуатації двигуна, ходової частини, трансмісії, електрообладнання та всього автомобіля в цілому;
інші відомості (поточний час, наприклад)
Включає обов'язкові контрольно-вимірювальні прилади, сигнальні лампи та органи управління основним та додатковим обладнанням. Існують аналогові (стрілочні) та електронні (світлодіодні та ін.) приладові панелі.

Характеристики:

Швидкість руху, км/год От 0 до 120 Аналоговий (стрілковий покажчик), цифровий
Частота обертання колінвала  двигуна, хв-1 От 0 до 3000 Аналоговий (стрілковий покажчик)
Рівень палива, % От 0 до 100 Аналоговий (стрілковий покажчик)
Рівень тиску в 1 і 2 контурах пневмотормозів, кПа От 0 до 1000 Аналоговий (стрілковий покажчик)
Температура охолоджувальної рідини, °C 0т 40 до 120 Аналоговий (стрілковий покажчик)
Тиск оливи, кПа От 0 до 800 Алано-цифрова
Напруга, В От 18 до 36 Цифрова
Загальний пробіг, км/год От 0 до 9999999 Цифрова
Добовий пробіг, км/год От 0 до 999999,9 Цифрова
Кількість обертів вала двигуна От 0 до 99999 Цифрова
Кількість мотогодин роботи двигуна, ч От 0 до 99999 Цифрова
Кількість мотогодин роботи двигуна на холостому ходу, год От 0 до 99999,9 Цифрова
Рівень аміакового розчину, % От 0 до 100 Алано-цифрова
Рівень охолоджувальної рідини, % От 0 до 100 Алано-цифрова
Рівень оливи в картері двигуна, % От 0 до 100 Алано-цифрова
Миттєва витрата палива, л/100 км/год От 0 до 9950 Цифрова
Миттєва витрата палива, л/год Від 0 до 99,5Цифрова
Температура оливи в трансмісії, °С От 0 до 150 Алано-цифрова
Температура оливи, °C От 0 до 150 Алано-цифрова
Робочий діапазон температур від мінус 40 до плюс 60 °C.
Споживана потужність ланцюга живлення — 60 Вт.
Габаритні розміри, мм — 440х149,7х87,3
Маса, кг — 1,5

Застосованість: МАЗ
