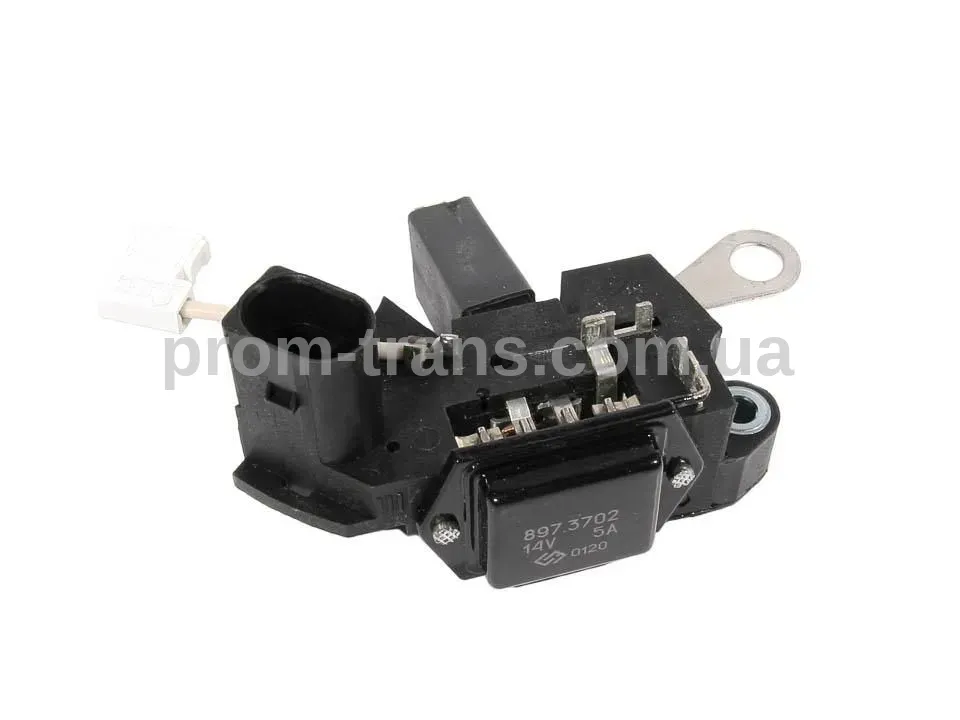

Регулятор напруги ВАЗ 1118 із затримкою збудження генератора 897.3702 (вир-во Орбита)

Регулятор напруги ВАЗ 1118 із затримкою збудження генератора 897.3702

Виробник: Орбита

Характеристики:
Діапазон робочих температур, ˚С - 50 …+125
Напруга регулювання з АкБ при t˚ = 25±10 С і навантаженні генератора 5А, В 14,25 … 14,75
Максимальний струм вихідного ланцюга, А 5,0
Коефіцієнт термокомпенсації Uрег, мВ/С -7,0±1,5
Залишкова напруга на виході при струмі 5А, не більше 0,8
Верхній поріг індикації по виходу, 16,1 … 17,2
Нижній поріг індикації по виходу, 10,6 … 11,7
Поріг індикації за низькою фазною напругою, 3,5… 8,0
Тривалість плавного підключення навантаження (LRC-функція), сек 2,5±0,5
Максимально допустимий тривалий вплив підвищеної напруги живлення, 30
Максимально допустимі імпульсні перенапруги за ГОСТ 28751, тип імпульсів 5, ступінь жорсткості II, функціональний клас
Зміна напруги регулювання при навантаженні 0,9Іном, В не більше 0,2
Частота обертання ротора генератора, при якій відбувається включення регулятора напруги, об/хв 1300-1450
Тимчасова затримка збудження генератора під час запуску двигуна, мсек 300-500
Затримка увімкнення індикаторного елемента, мсек 200-400
Пороговий струм захисту ланцюга збудження, А  7,0...12,0.
Пороговий струм захисту ланцюга індикаторного елемента, А  1,0...2,0.

Застосовність: Автомобілі ВАЗ-2170, ВАЗ-2171, ВАЗ-2172, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 «Калина» та ін. з генераторами 9402.3701-14, 9402.3701-06.
