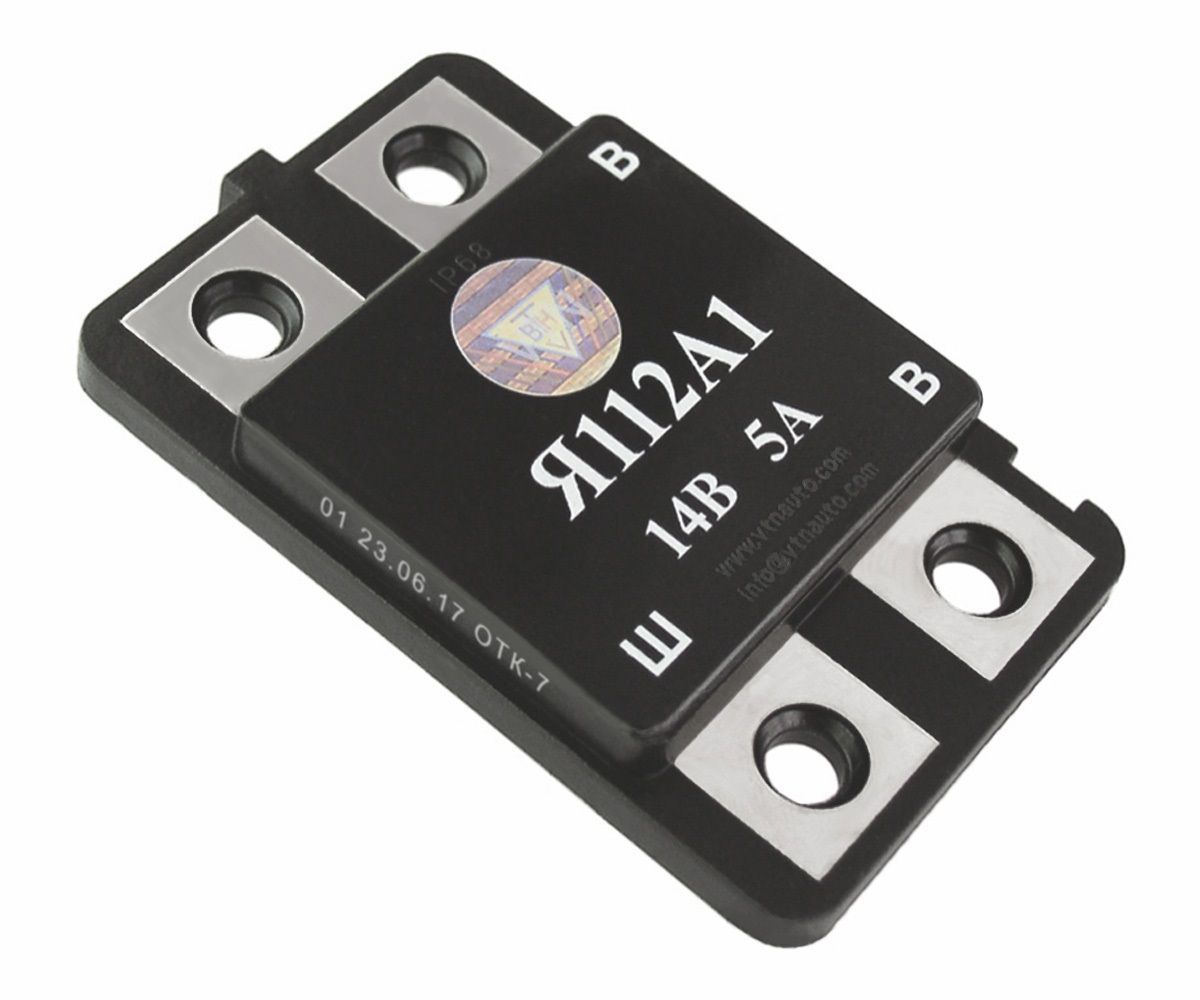

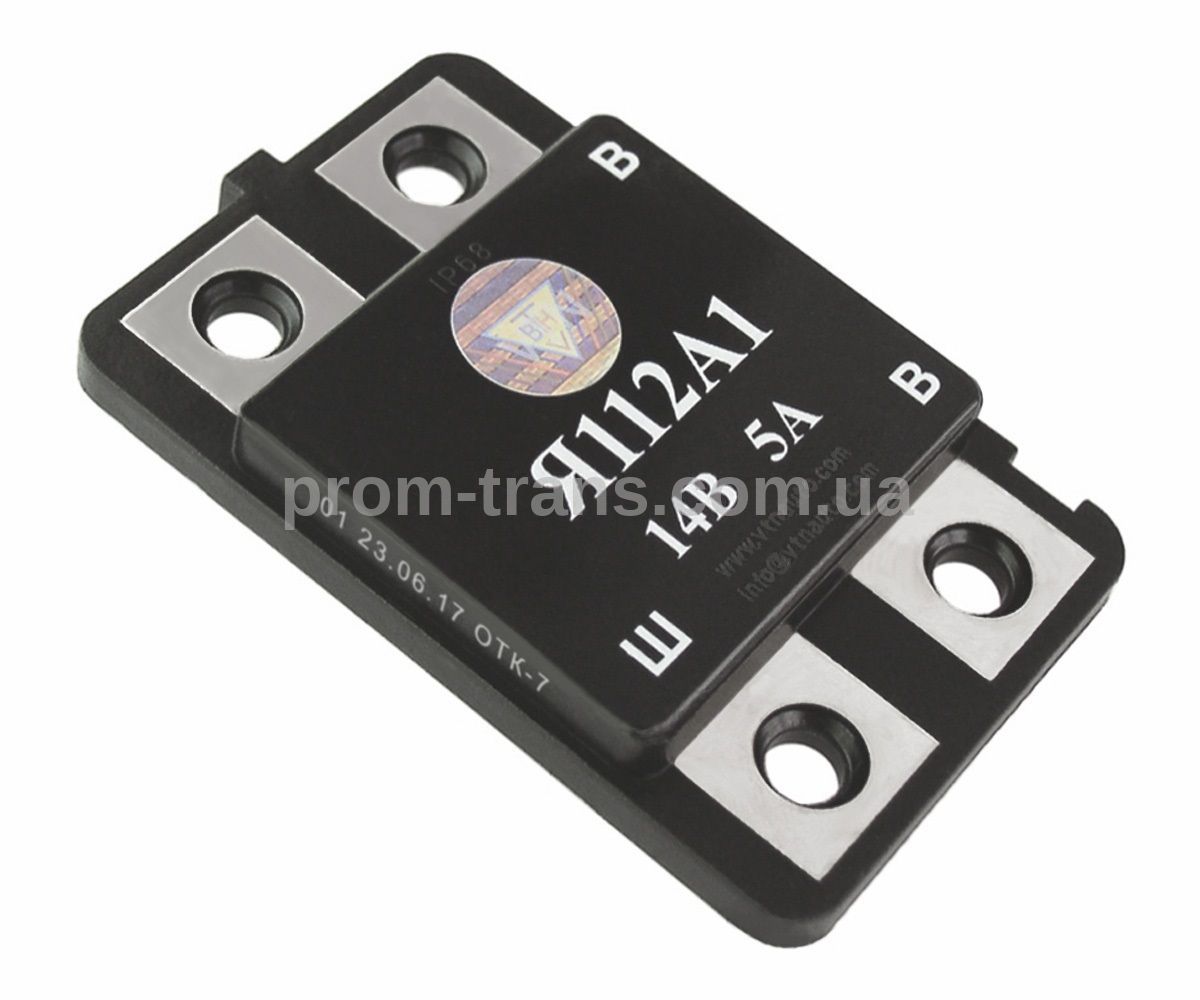

Регулятор напруги Москвич М412 (шоколадка) Я112А1 (вир-во ВТН)

Регулятор напруги Москвич М412 (шоколадка) Я112А1

Регулятор напруги Я112А1 призначений для підтримки напруги бортової мережі автомобіля в заданих межах у всіх режимах роботи системи електрообладнання при зміні частоти обертання ротора генератора, електричного навантаження, температури навколишнього середовища.

Виробник: ВТН

Застосування: автомобілі АЗЛК, ЗиЛ, ІЖ, ЛАЗ, Ліаз, ПАЗ, РАФ, "Таврія" 91-96 р. в. та ін. з генераторами 17.3701, 29.3701, 58.3701, 66.3701, Г287 та їх модифікаціями.

Даний виріб розроблено спеціально для експлуатації в різних широтах з великим діапазоном температури навколишнього середовища. Регулятор випускається в кліматичному виконанні О2.1 за ГОСТ 15150 для внутрішнього ринку і на експорт. За ступенем захисту від проникнення сторонніх тіл і води Я112А1 відповідає виконанню IP68 по ГОСТ 14254. Від проникнення вологи регулятор захищений спеціальним высокотеплопроводным компаундом з робочою температурою до 200 °С. Регулятор Я112А1 сконструйований по однопровідній схемі живлення, корпус виробу з'єднаний з корпусом автомобіля. Робочий режим регулятора ― S1 по ГОСТ 3940.

Регулятор встановлюється в щітковому сайті генераторної установки, де передбачена установка регуляторів Я112А або Я112А1 за допомогою штатних гвинтів.
Діапазон робочих температур від -45°С до +100°С
Напруга регулювання з АБ при t°=(25 ± 2)°С та навантаженні генератора 3 А 14,0 ± 0,1 В
Напруга регулювання з АБ при t°=(25 ± 2)°С у діапазоні навантаження генератора від 3 А до 0,9 · Imax 14,0 ± 0,2 В
Максимальний струм вихідного ланцюга - 5 А
Термокомпенсація Uрег - 3,0±1,5 мВ/°С
Залишкова напруга на виході "Ш", типова - 0,12 В
Максимально допустима тривала дія підвищеної напруги живлення - 18 В
Максимально допустима дія підвищеної напруги живлення тривалістю до 5 хвилин - 25 В
Максимально допустимі імпульсні перенапруги за ГОСТ 28751 не менше 120 А
