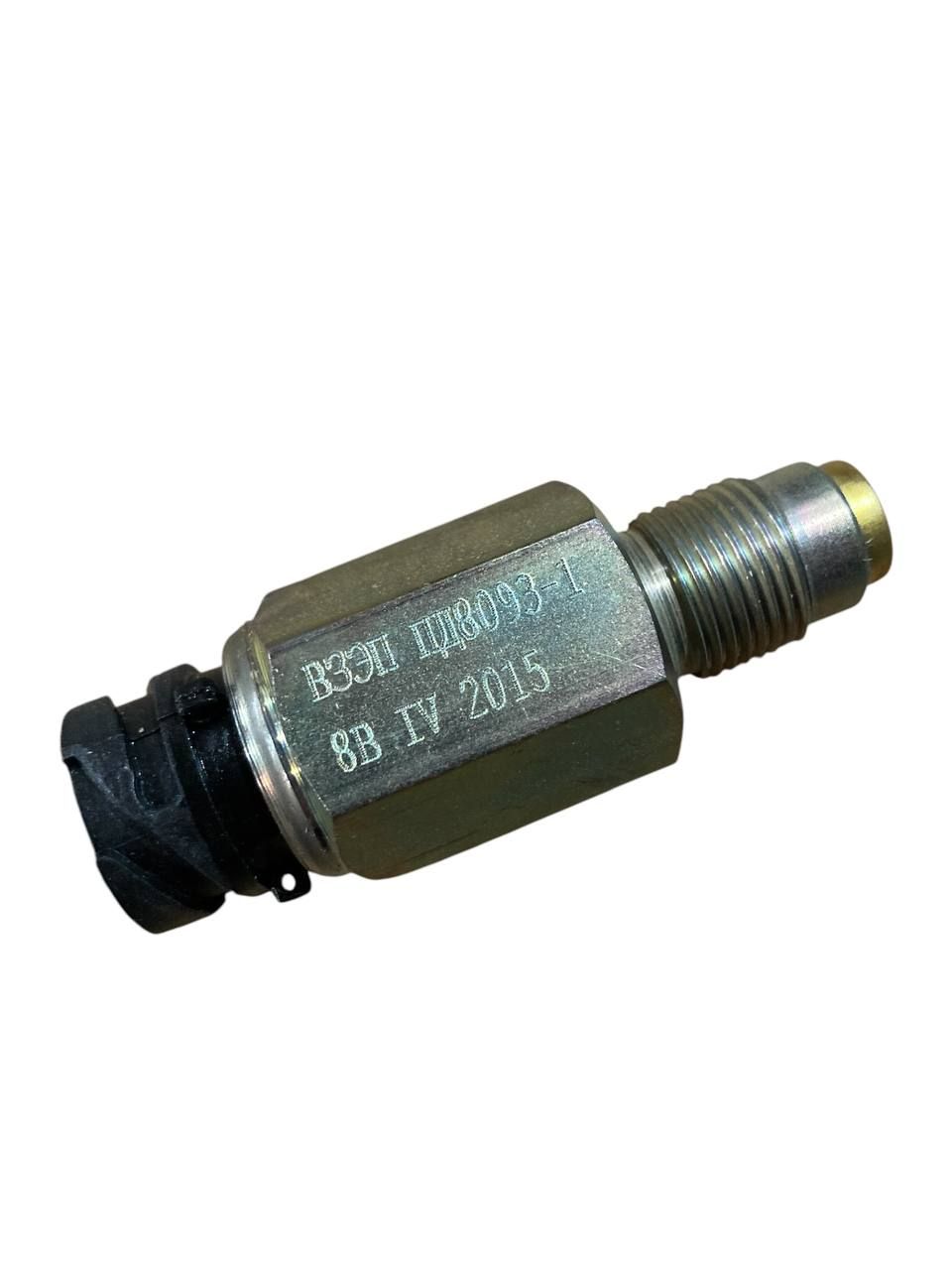

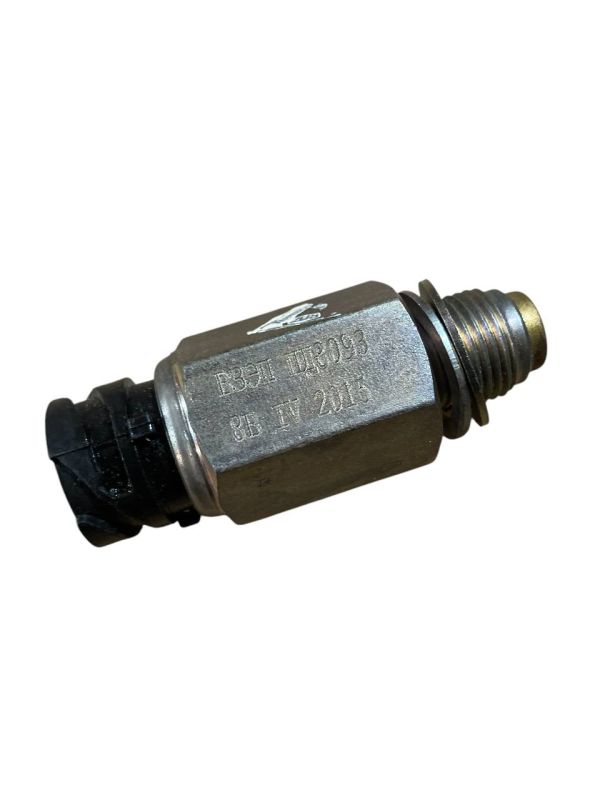

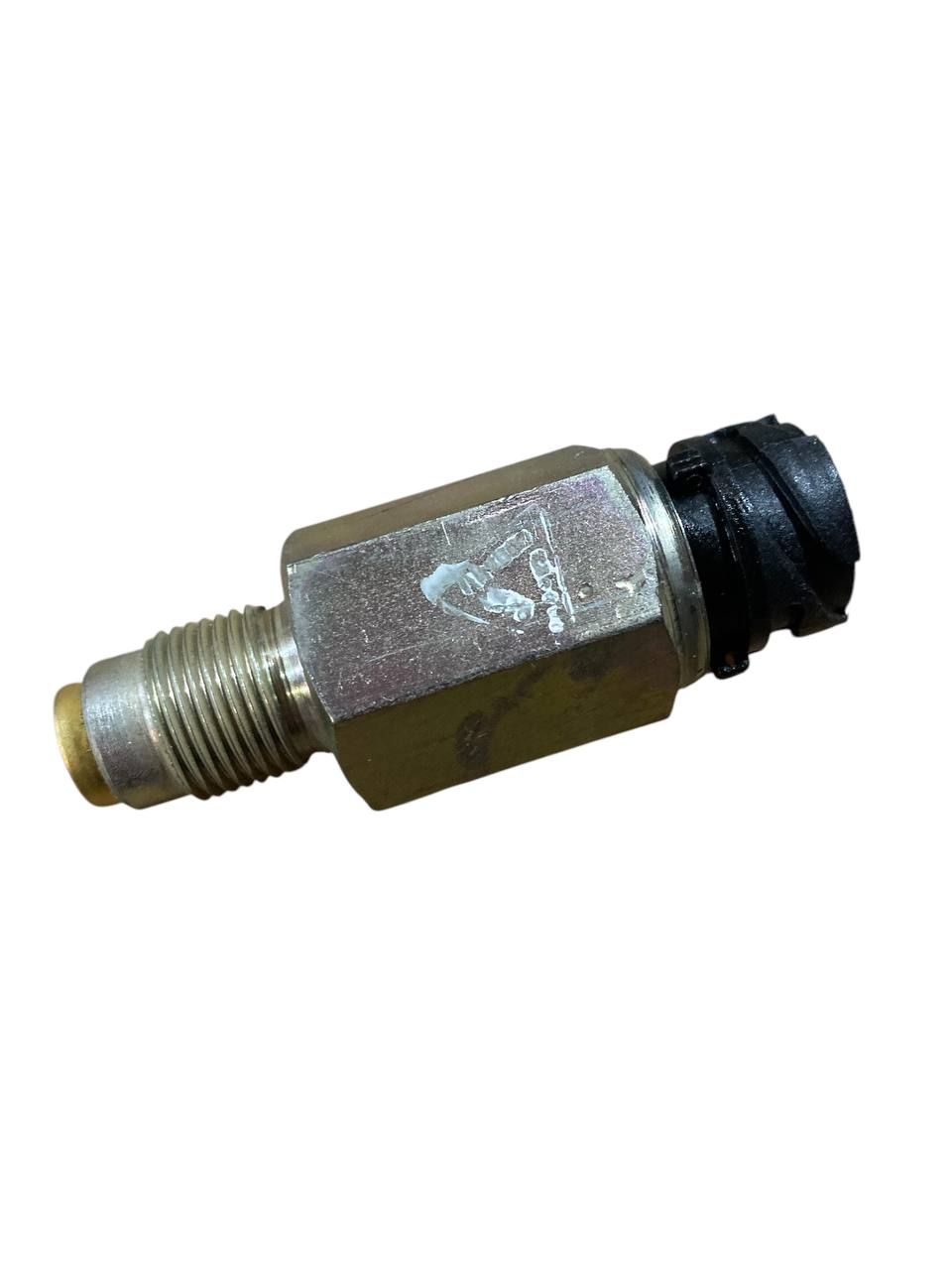

Датчик імпульсів (швидкості) МАЗ, КАМАЗ, КрАЗ ПД8093-1
Вирообник: ВЗЭП
| |
Датчики імпульсів ПД8093
Призначення: для вироблення імпульсів, частота проходження яких пропорційна швидкості руху транспортного засобу. Область застосування: автомобілі МАЗ, КАМАЗ, КрАЗ. |
|
|
|
Модифікації датчиків
|
Довжина датчиків,L1,мм
|
Довжина монтажної частини датчиків,L2, мм
|
Маса, кг
|
Напруга живлення, В
|
Споживаний струм, А
|
Опір навантаження, кОм
|
Кількість імпульсів
|
|
ПД8093
|
75
|
19,8
|
0,125
|
від 6 до 16
|
0,016
|
1,5
|
8 (за один оберт ротора)
|
|
ПД8093-1
|
80
|
25,0
|
0,130
|
|
ПД8093-2
|
90
|
35,0
|
0,135
|
|
ПД8093-3
|
118
|
63,2
|
0,155
|
|
ПД8093-4
|
145
|
90,0
|
0,180
|
|
ПД8093-5
|
80
|
25,0
|
0,125
|
|
ПД8093-6
|
105
|
50,0
|
0,145
|
|
-
За стійкістю до кліматичних впливів датчики виготовляються у виконанні УХЛ1, Т1 згідно з ГОСТ 15150. Датчики призначені для роботи в діапазоні температур від мінус 40 до плюс 130 0С (зона чутливого елемента) та від мінус 40 до плюс 100 0С (зона роз'єму). Датчики перешкодостійкі до кондуктивних перешкод бортової мережі автомобілів МАЗ та за рівнем власних перешкод відповідають вимогам ГОСТ 28751. Датчики забезпечують при переміщенні з боку чутливого елемента на відстані (1,4+0,6) мм зубів ротора коробки передач вихідний імпульсний сигнал:

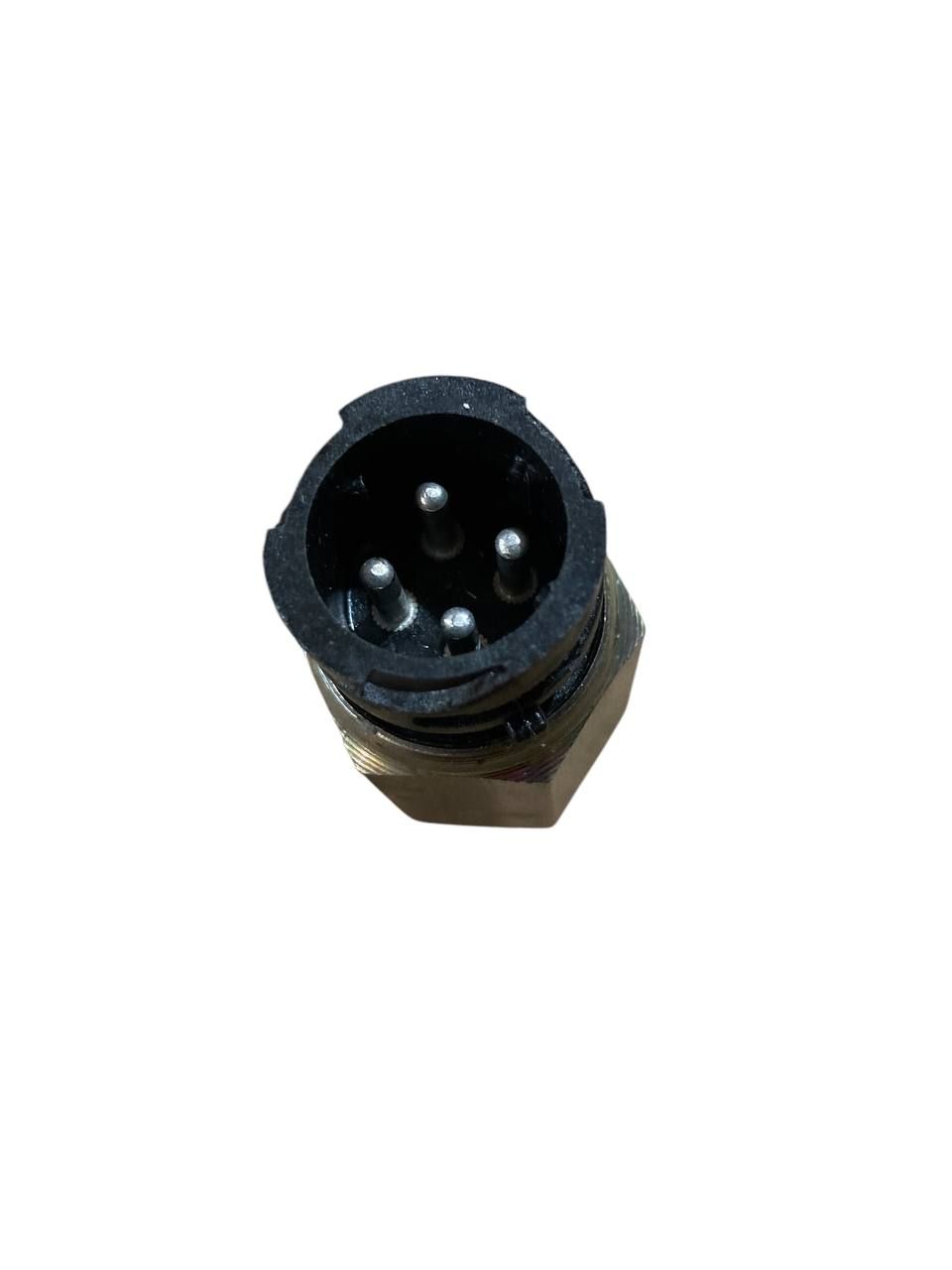

- на виході ''3'' – ''прямий'' імпульс з низьким рівнем сигналу від 0 до 1,9 В та високим рівнем сигналу від 4,0 до 16,0 В,-
- на виході ''4'' – ''інверсний'' імпульс з низьким рівнем сигналу від 0 до 1,9 В та високим рівнем сигналу від 4,0 до 16,0 В.
- Значення гамма - процентного напрацювання до відмови 800000 км. пробігу автомобіля за y = 90%.
|
