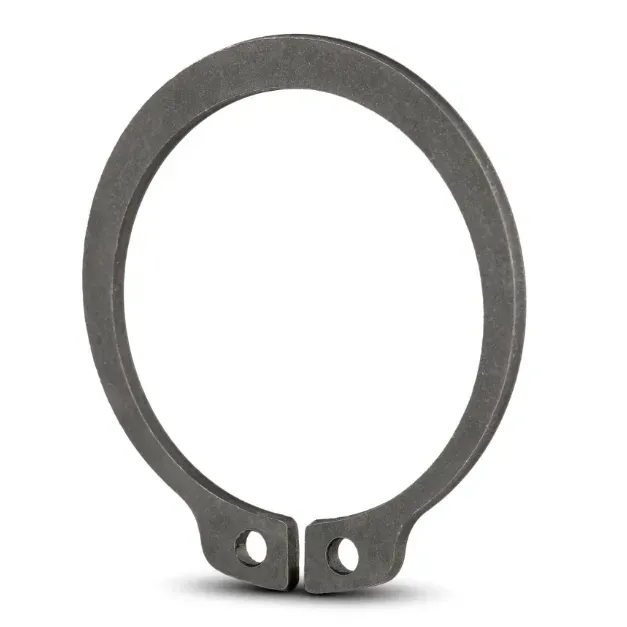

Кільце стопорне зовнішнє сталь 45 DIN 471 ГОСТ 13942-86

Стопорне кільце зовнішнє на вал 45мм SEG Z. Упаковка 100 шт.

Стопорні кільця використовуються в механічних вузлах для закріплення підшипників, фіксації осей, важелів та тяг. Вони монтуються в спеціальні пази або канавки, де їхня опукла частина діє як фіксуюче плече, що надійно утримує деталь на монтажному місці.

Залежно від застосування стопорні кільця можуть бути зовнішніми або внутрішніми. Зовнішні кільця використовуються для фіксації деталей на валах, а внутрішні кільця встановлюються в отвори для монтажу механізмів. Крім того, вони поділяються на концентричні та ексцентричні в залежності від їх форми.

Як підібрати:

Виміряйте діаметр вала, на який буде встановлюватися стопорне кільце
Визначте, який тип вам потрібний (внутрішнє або зовнішнє)
Маркуються кільця відповідно діаметру вала або отвору, куди монтується кільце. Зовнішні стопорні кільця вимірюють по внутрішньому діаметру, а внутрішні по зовнішньому.
Приклад: Стопорне кільце зовнішнє під отвір 4 мм SEG Z - значення 4 мм й буде означати розмір кільця, Z - зовнішнє, SEG - позначення стопорних кілець.

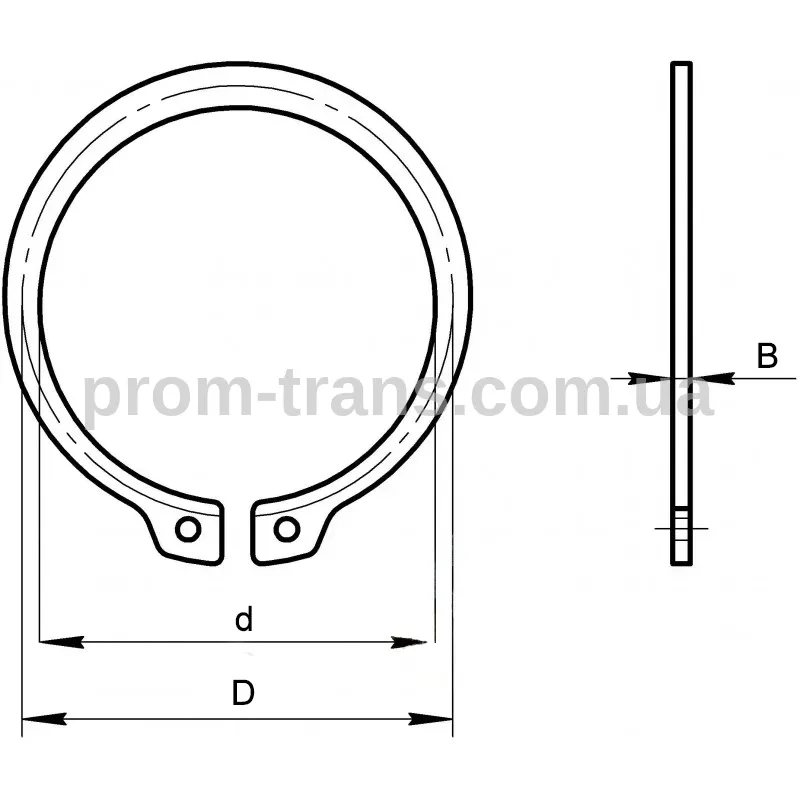

Характеристики:

Тип кільця Зовнішнє
Зовнішній діаметр (D, мм) 59,1
Внутрішній діаметр (d, мм) 41,5
Ширина (B, мм) 1,75
