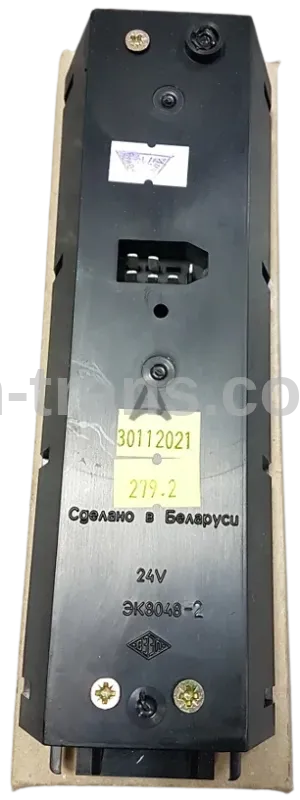

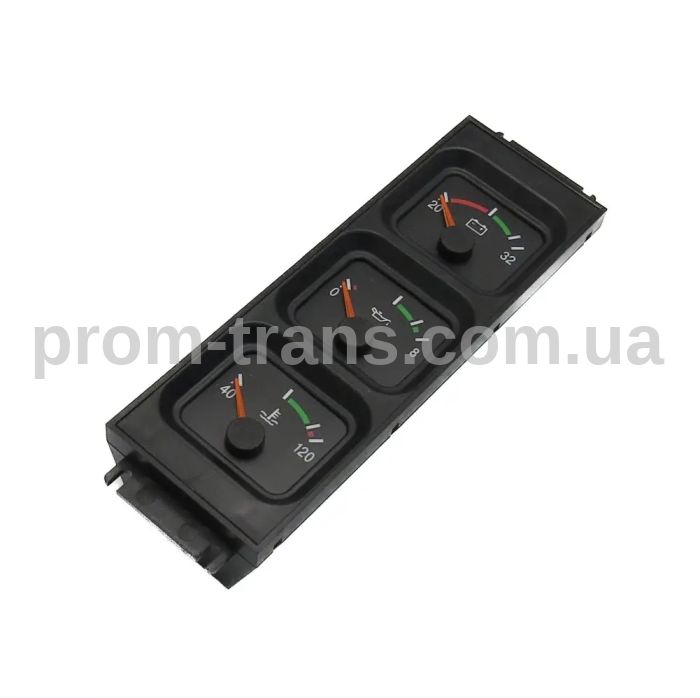

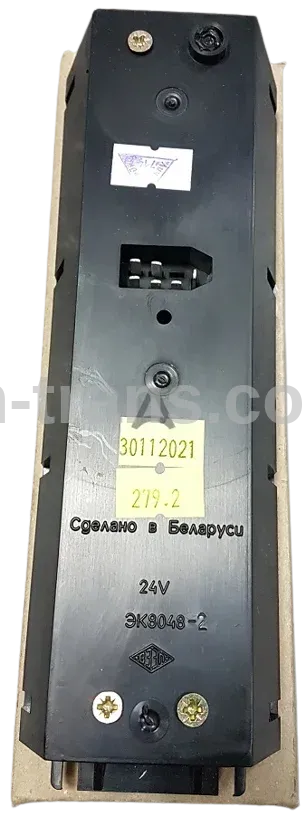

Блок приборів лівий (напруга, темпер. тиск масла) ЭК8048-2 (вир-во ВЗЭП)

Блок приборів лівий (напруга, темпер. тиск.масла) ЭК8048-2

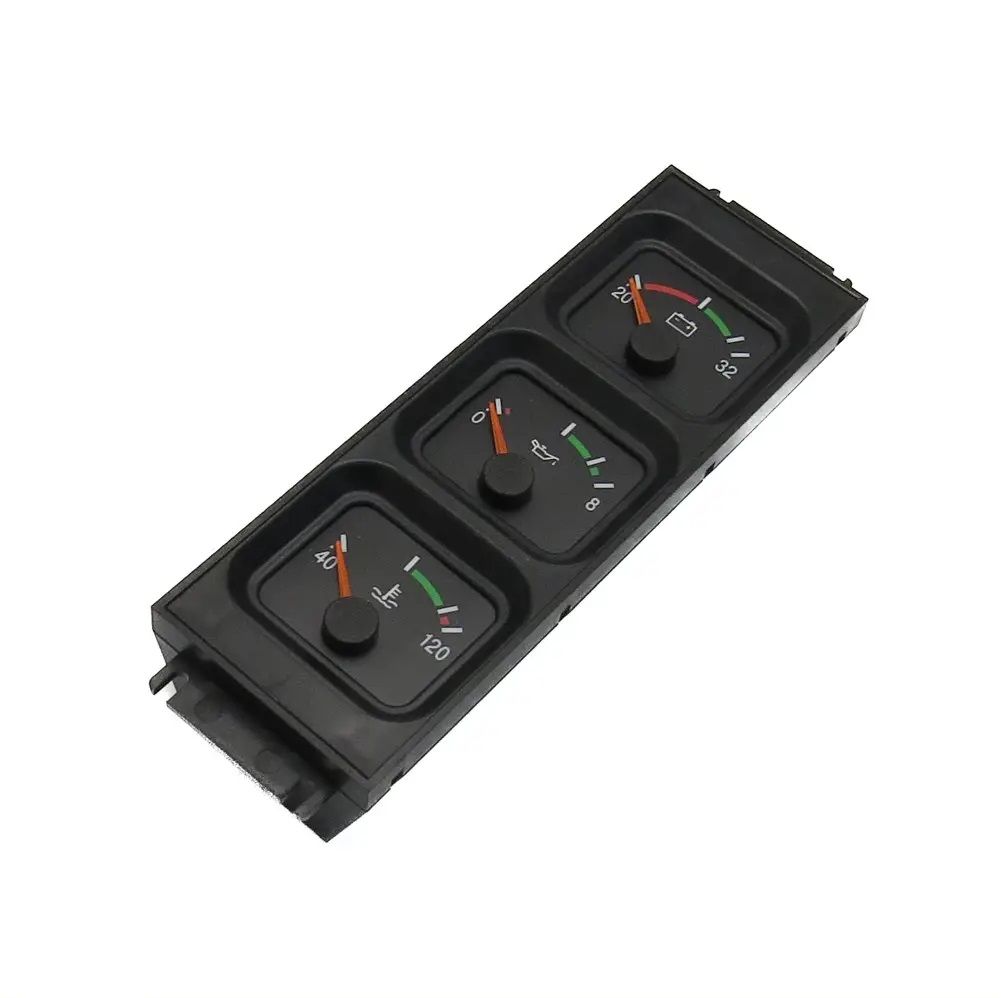

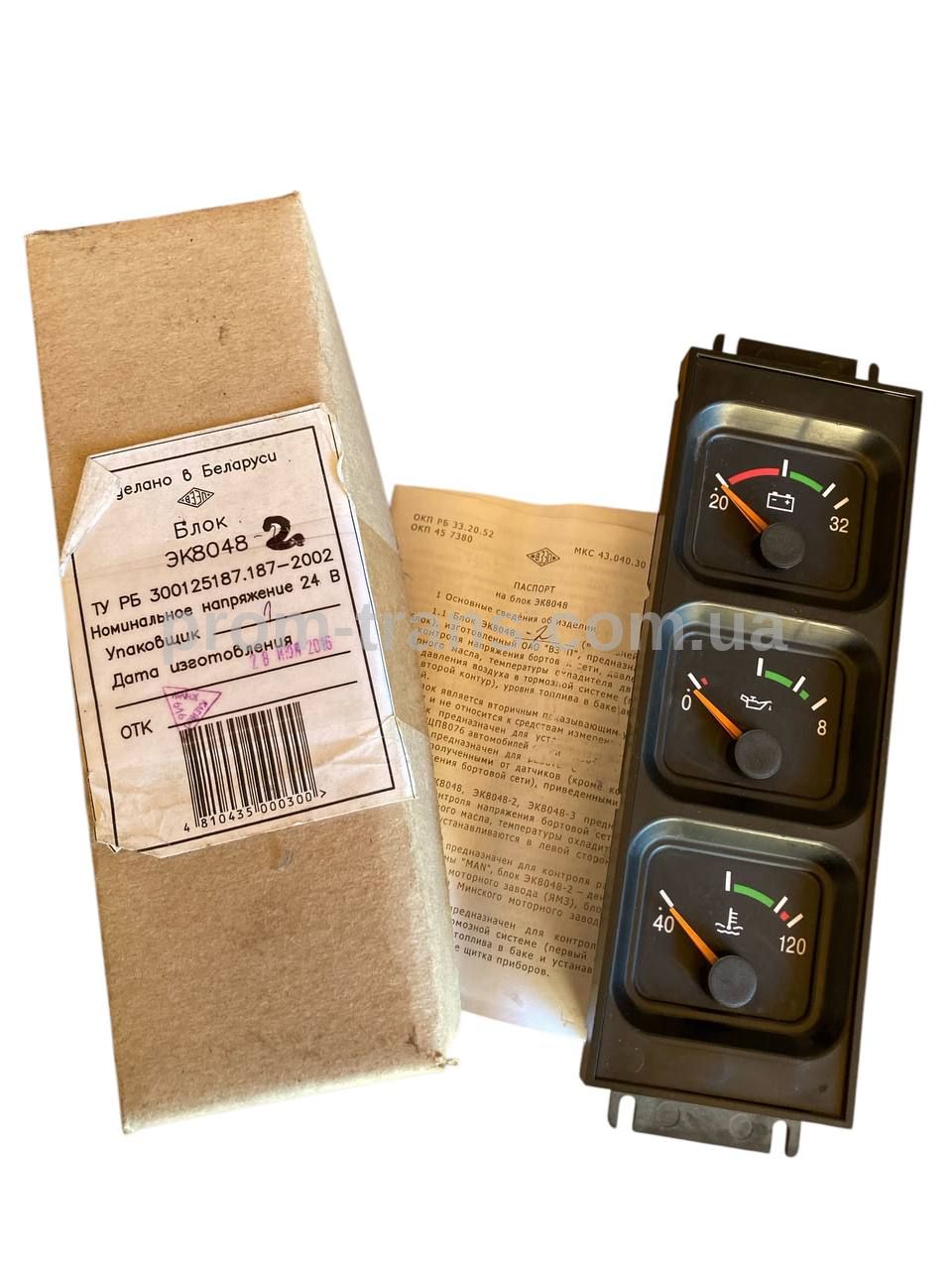

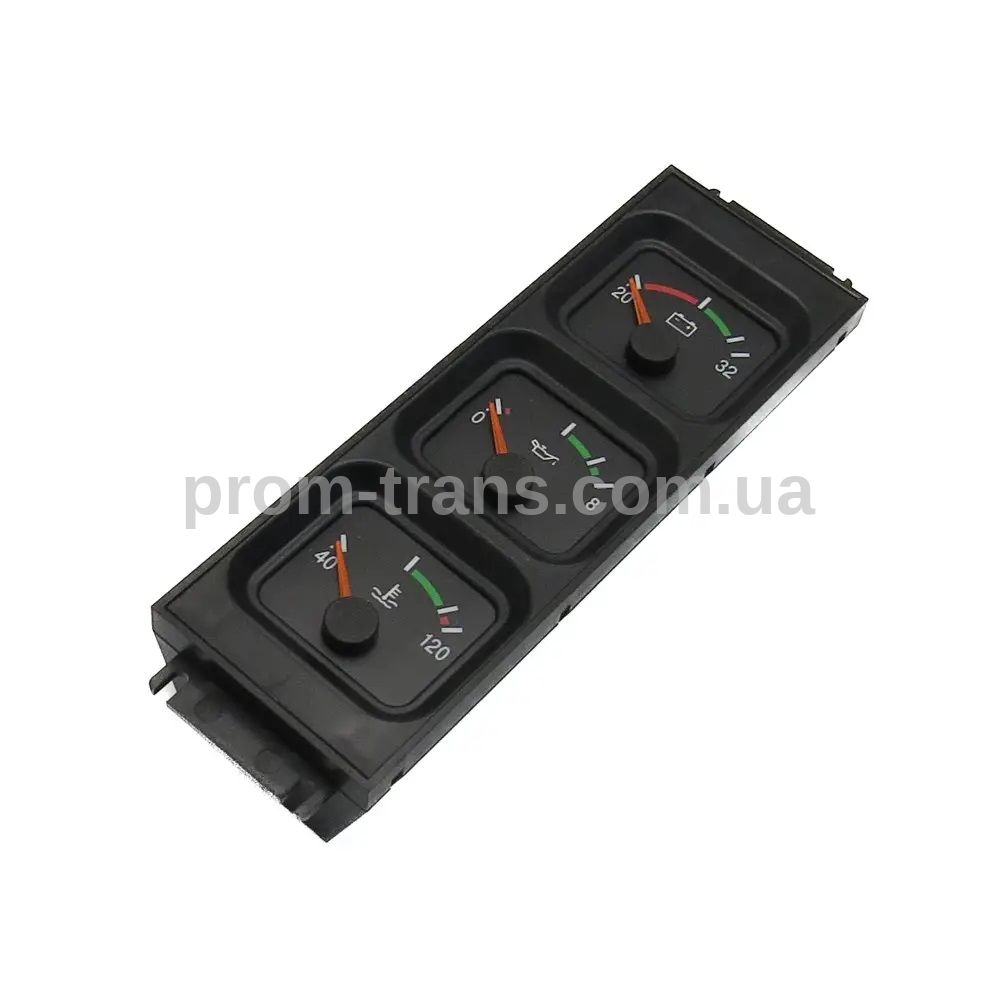

ЭК8048-2 блок призначений для контролю напруги бортової мережі, тиску моторного масла, температури охолоджувача двигуна та встановлюються в лівій стороні щитка приладів.

Виробник: ВЗЭП

Технічні характеристики блоку ЕК8048-2:

Напруга бортової мережі:
 - Позначка шкали - 20 В;
 - Абсолютна похибка – не нормується.

Напруга бортової мережі:
 - Позначка шкали - 26 В;
 - Абсолютна похибка – ±0,6 В.

Напруга бортової мережі:
 - Позначка шкали - 30 В;
 - Абсолютна похибка - ±1,0 В.

Напруга бортової мережі ЕК8048-2:
 - Позначка шкали - 32 В;
 - Абсолютна похибка – не нормується.

Тиск моторного масла, х100:
 - Позначка шкали - 0 кПа;
 - Номінальний опір датчика – 166,0 Ом;
 - Абсолютна похибка – ±9,0 (±0,6х100 кПа);
 - Тип датчика – 18.3829.10.

Тиск моторного масла, х100:
 - Позначка шкали - 6 кПа;
 - Номінальний опір датчика – 68,0 Ом;
 - Абсолютна похибка – ±5,0 (±0,4х100 кПа);
 - Тип датчика – 18.3829.10.

Тиск моторного масла, х100:
 - Позначка шкали - 8 кПа;
 - Номінальний опір датчика – 42,0 Ом;
 - Абсолютна похибка – не нормується;
 - Тип датчика – 18.3829.10.

Температура охолоджувача двигуна ЕК8048-2:
 - Позначка шкали - 40 ° С;
 - Номінальний опір датчика – 460,0 Ом;
 - Абсолютна похибка – ±80,0 (±10,0° С);
 - Тип датчика - ТМ 100В (допускається тип датчика ДУТЖ).

Температура охолоджувача двигуна:
 - Позначка шкали - 80 ° С;
 - Номінальний опір датчика – 142,0 Ом;
 - Абсолютна похибка – ±8,0 (±3,0° С);
 - Тип датчика - ТМ 100В (допускається тип датчика ДУТЖ).

Температура охолоджувача двигуна:
 - Позначка шкали - 100 ° С;
 - Номінальний опір датчика – 87,5 Ом;
 - Абсолютна похибка – ±4,5 (±3,0° С);
 - Тип датчика - ТМ 100В (допускається тип датчика ДУТЖ).

Температура охолоджувача двигуна:
 - Позначка шкали - 120 ° С;
 - Номінальний опір датчика – 56,5 Ом;
 - Абсолютна похибка – ±6,5 (±4,0° С);
 - Тип датчика - ТМ 100В (допускається тип датчика ДУТЖ).

Потужність - 10 Вт (без включення ламп підсвічування).
Габаритні розміри – 220х69х57 мм.
Маса – 0,6 кг.

Застосованість: МАЗ
