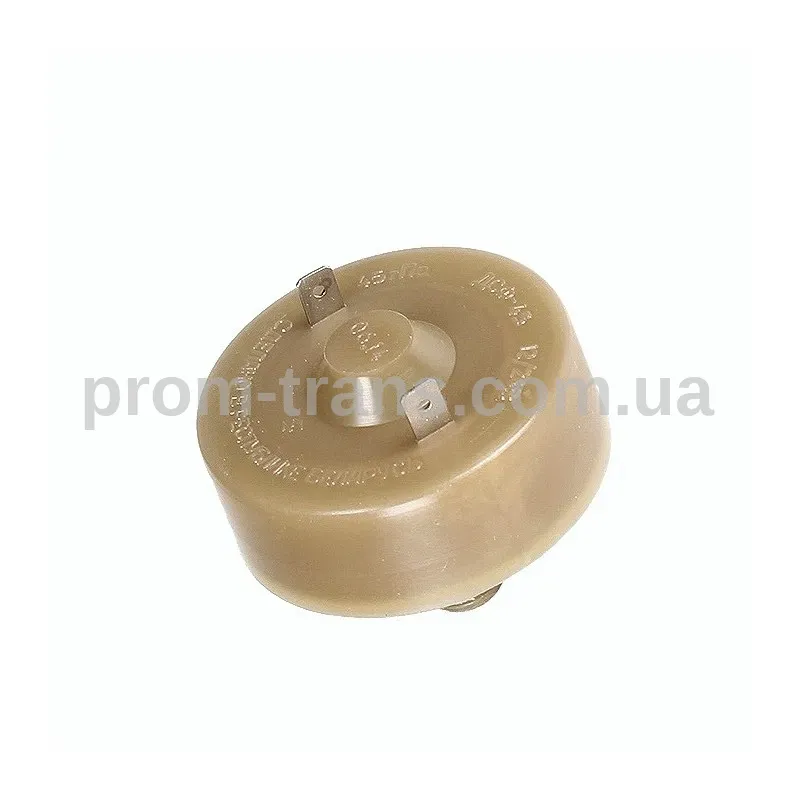

Датчик засміченості повітрянного фільтра МАЗ, ЗИЛ ДСФ-45

Датчик засміченості повітрянного фільтра МАЗ, ЗИЛ ДСФ-45

Датчики сигналізатора засміченості повітряного фільтра (ДСФ) призначені для включення сигнальної лампи при засміченості повітряного фільтра вище за допустиму межу. Замикання ланцюга сигнальної лампи проводиться за рахунок руху мембрани, що сприймає граничне розрядження тиску повітряного фільтра. Вид кліматичного виконання О2 за ГОСТ 15150, але при цьому нижнє значення температури навколишнього середовища при експлуатації встановлюють рівним мінус 50 С, верхнє значення температури навколишнього середовища при експлуатації встановлюють рівним плюс 90. Режим роботи тривалий номінальний S1 згідно з ГОСТ 3940. Контакти датчиків повинні замикатися при параметрах, зазначених у таблиці, за температури навколишнього повітря (25 + 10) С. Потужність сигнальної лампи не більше 2,5 Вт.

Маса датчика становить трохи більше 100 г.

Датчики працездатні в діапазоні робочих температур навколишнього середовища від мінус 50 до +90?

Датчики мають ступінь захисту ІР55 за ГОСТ 14254.

Металеві покриття деталей ДСФ є стійкими до впливу соляного (морського) туману для груп умов експлуатації 5.6 за ГОСТ 3940.

Датчики витримують вплив вібраційних навантажень за трьома осями при прискоренні 100 м/с і частоті (50-250)Гц.

Датчики витримують вплив ударних навантажень при частоті (80-120) ударів на хвилину та прискоренні 150 м/с2.

Датчики витримують протягом 1 хв. вплив розрідження на 30% перевищує тиск спрацьовування та короткочасний вплив розрідження до 150 гПа протягом 5 с.

Датчики стійки до впливу робочих значень вологості повітря для виконання О2 згідно з ГОСТ 15150.

Опір ізоляції між висновками датчика має бути не менше 5М.

Ізоляція струмопровідних деталей щодо корпусу повинна витримувати без пошкоджень протягом 1 хв. вплив практично синусоїдального змінного струму частотою 50Гц, напругою 550В.

95%-напрацювання до відмови ДСФ становить не менше 12 000 мотогодин роботи двигуна, або не менше 600 тис. км пробігу автомобіля.

Характеристики:

Тиск, гПа (мм вод. ст.) 45 ± 5 (450 ± 50)
Вага, кг 0.02
Висота (мм) 50
Довжина (мм) 50
Ширина (мм) 60
