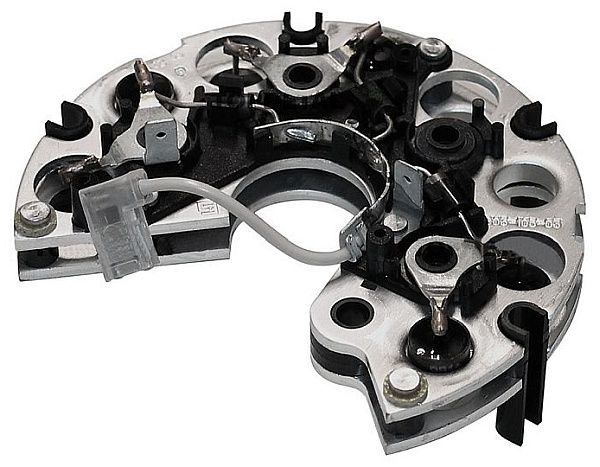

Діодний міст ВАЗ 2110, 2111, 2112, Г9402.3701, Г9412.3701, 9482.3701-41 (ЗІТ) (6 діодів, 70А) БВО3-105-01 (вир-во ОРБИТА)

БВО-105-010 Блоки випрямно-обмежувальні призначені для випрямлення трифазного змінного струму та обмеження імпульсів перенапруги в системі електрообладнання автомобілів ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2121 та інші.

Виробник: ОРБИТА

Застосування на автомобілях сімейства ВАЗ 2113, 2114, 2115 Лада Самара 2, 2110, 2111, 2112, 2170, 2171, 2172 Лада Пріора та їх модифікацій укомплектованих генераторами 9403,77. з двигунами ЗМЗ та укомплектованих генераторами 3212М.3771, 3212.3771-10 та ін.

Блок випрямний обмежувальний БВО3-105-01 призначений для випрямлення трифазного змінного струму та обмеження імпульсів перенапруги у системі електроустаткування автомобілів у складі генераторної установки.

Блок випрямний обмежувальний встановлюється безпосередньо на генераторах. Робоче становище у будь-якому просторі. Охолодження повітряне примусове.

Технічні характеристики:

Номінальна напруга, Uпост., 14

Максимальний випрямлений струм, Iвпб.max, А 105

Пряма напруга (амплітудне значення) на кожному діоді силового випрямляча при t=(25±10) єC і Iпр=110А, не більше, 1,35

Імпульсна напруга обмеження на кожному діоді силового випрямляча (при Iогр.=45А, t=(25±10) єC), не більше, 28

Мережа живлення:

- Число фаз 3

- Частота, Гц 2000

Спосіб приєднання обмоток статора: клема.
