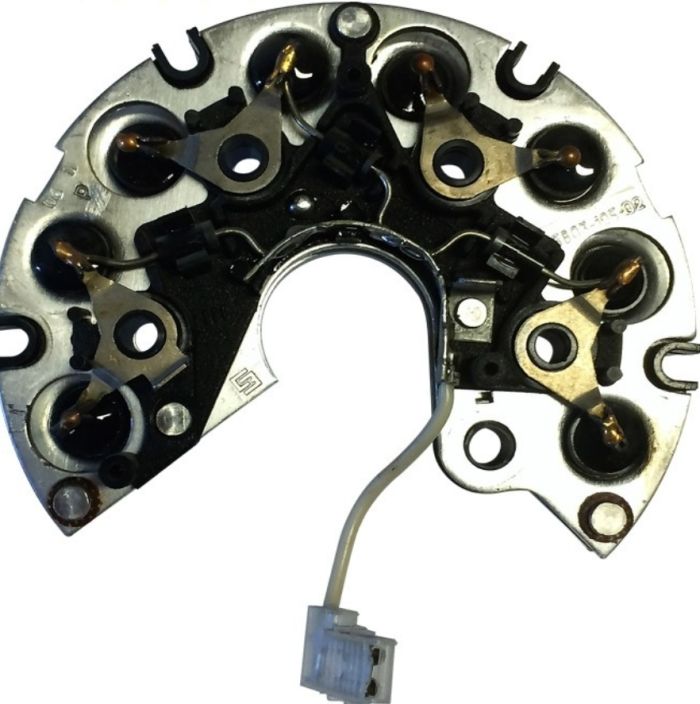

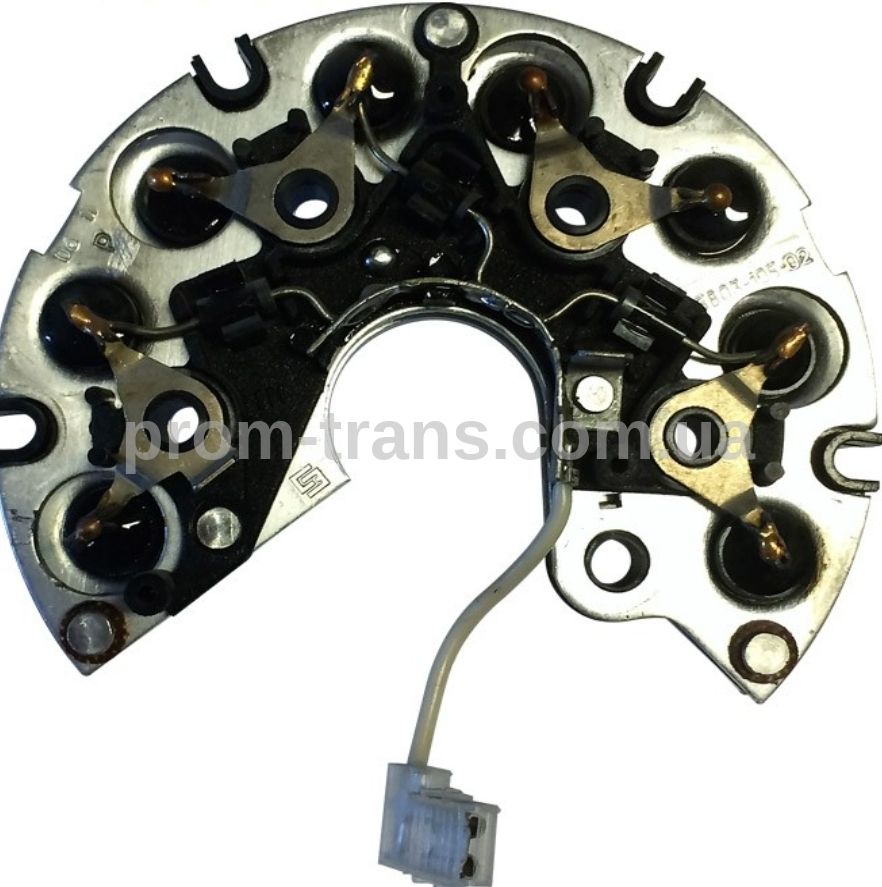

Діодний міст ВАЗ 2110-15, ГАЗ (8 діодний) 90А БВО3-105-02 (вир-во Орбита)

Блок випрямний обмежувальний БВО3-105-02 призначений для випрямлення трифазного змінного струму та обмеження імпульсів перенапруги у системі електроустаткування автомобілів у складі генераторної установки.

Технічні умови – ТУ3417-006-07629712-96.

Застосовність

Автомобілі ГАЗ-3110 із генераторами 3212.3701 (БАТЕ)

Особливості застосування

Блок випрямний обмежувальний встановлюється безпосередньо на генераторах. Робоче становище у просторі будь-яке. Охолодження повітряне примусове.

Маса блоку трохи більше 0,2кг.

БВО випускається в кліматичному виконанні "О" категорія розміщення 2 за ГОСТ 15150.

Номінальна напруга, Uпост., 14
Максимальний випрямлений струм, Iвпб.max, А 105
Пряма напруга (амплітудне значення) на кожному діоді силового випрямляча при t=(25±10) єC і Iпр=110А, не більше, 1,35
Імпульсна напруга обмеження на кожному діоді силового випрямляча (при Iогр.=45А, t=(25±10) єC), не більше, 28

Мережа живлення:

- Число фаз 1

- Частота, Гц 2000

Спосіб приєднання обмоток статора клему

Сумісність авто: ВАЗ 2110-15, ГАЗ, ген. Г9402.3701, Г9412.3701, 9482.3701, ГАЗ-3110 із генераторами 3212.3701
