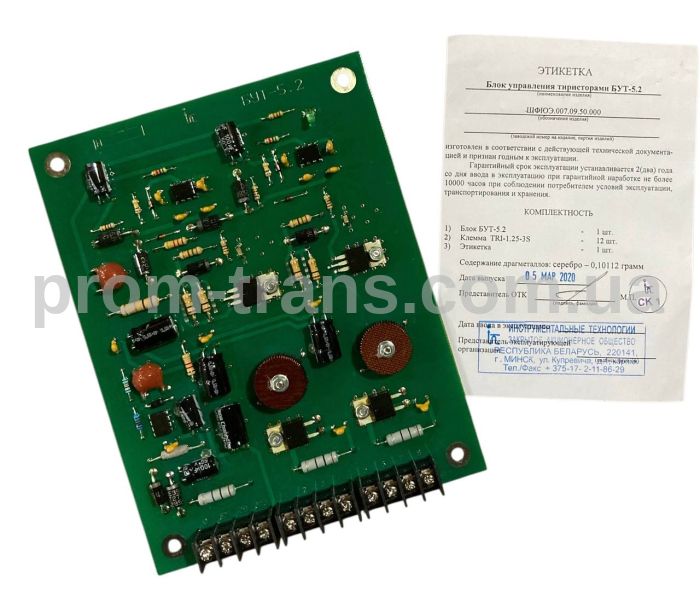

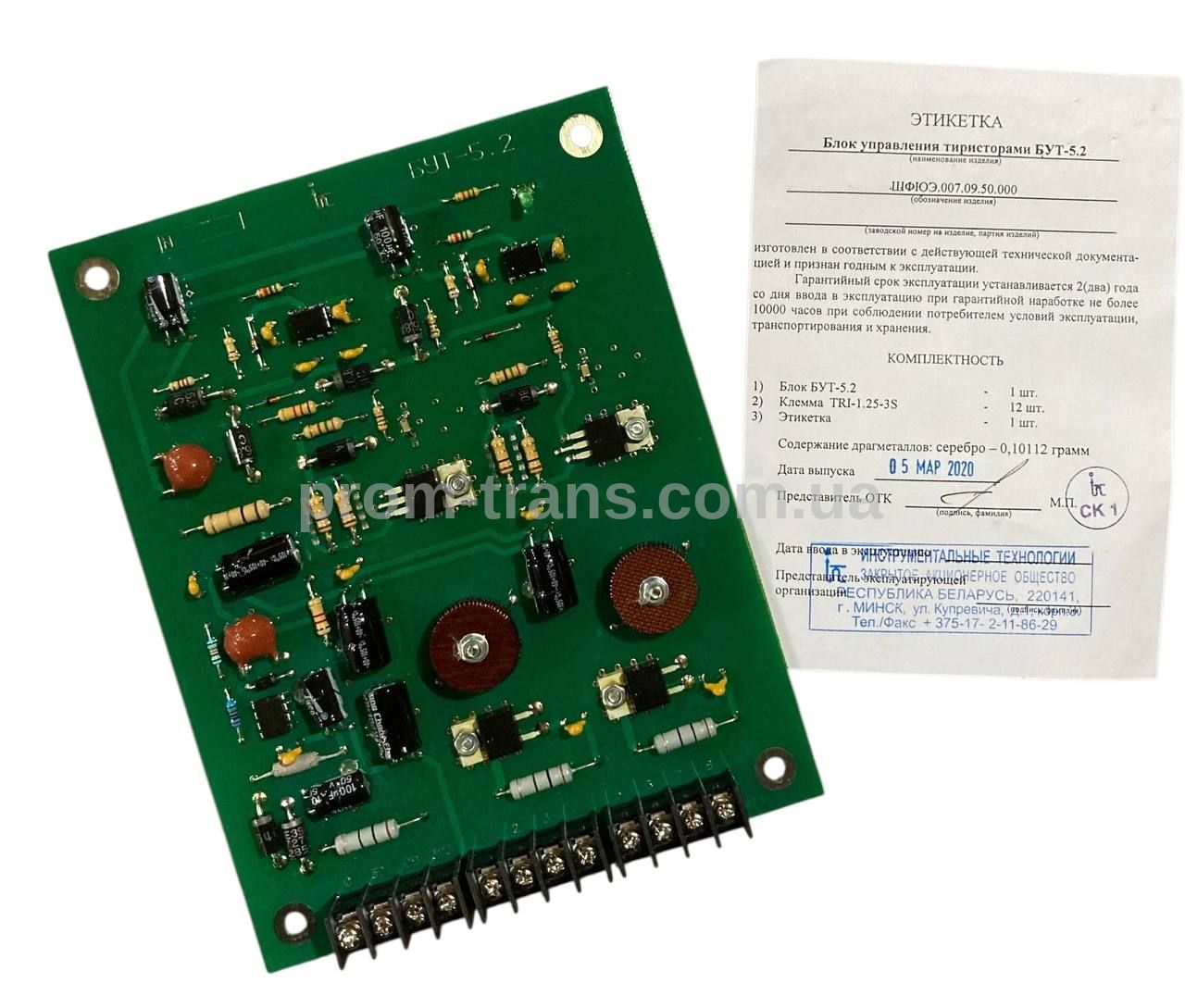

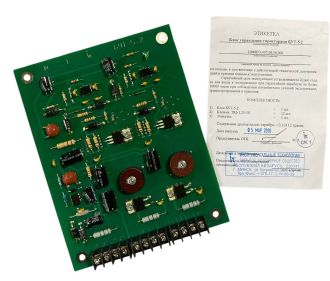

Блок керування тиристорами БелАЗ БУТ-5.2 (вир-во ЗАО "ИНСТРУМЕНТАЛЬНЫЕ ТЕХНОЛОГИИ")

Блок керування тиристорами БелАЗ БУТ-5.2

БУТ-5.2 - це блок керування тиристорами, який застосовується в системі керування тяговим електроприводом кар'єрних самоскидів «БелАЗ» для керування силовими тиристорами, забезпечуючи захист від боксування мотор-колес та гальванічну розв'язку між системою керування та високовольтною частиною електроприводу.

Блок керування тиристорами БУТ-5.2 призначений для керування силовими тиристорами VS1, VS2 та силовими тиристорами VS4, VS5 пристрою захисту від боксування мотор-колес та гальванічної розв'язки системи керування з високовольтною частиною електроприводу.

Виробник: ЗАО "ИНСТРУМЕНТАЛЬНЫЕ ТЕХНОЛОГИИ"

Основні технічні характеристики БУТ-5.2:
Управління тиристорами: Призначений для керування силовими тиристорами у самоскидах БЕЛАЗ.

Вхідний сигнал:
Напруга логічного нуля: 0...+0,4 ст.
Напруга логічної одиниці: +18...+32 ст.
Вхідний струм: трохи більше 0,2 А.

Вихідний сигнал:
Вихідний струм: щонайменше 0,2 А.
Тривалість: щонайменше 10 мкс.
Реалізується двома каналами.

Маса, кг, трохи більше. 0,25
Габаритні розміри, мм. 140×180×30

Блок БУТ-5.2 входить до системи керування тяговим електроприводом кар'єрних самоскидів "БЕЛАЗ" різних модифікацій.
