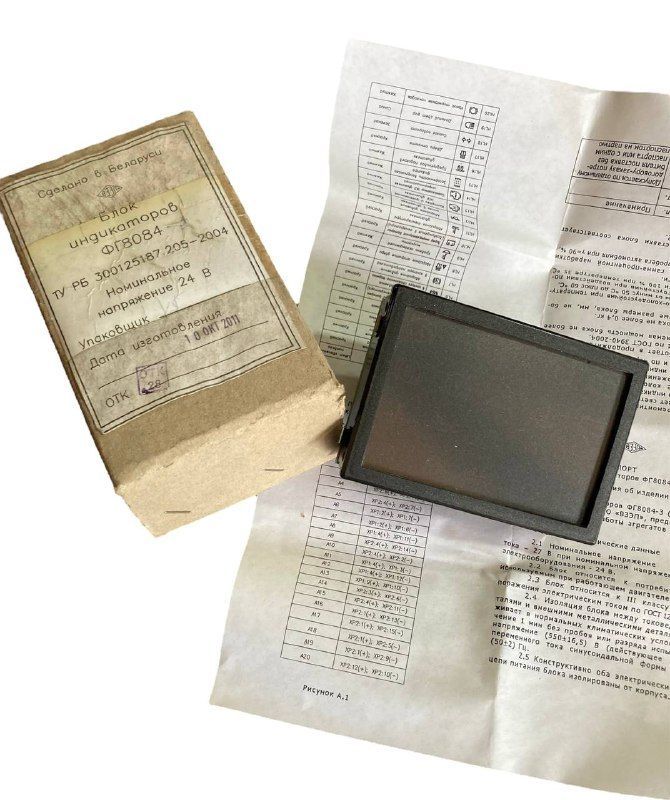

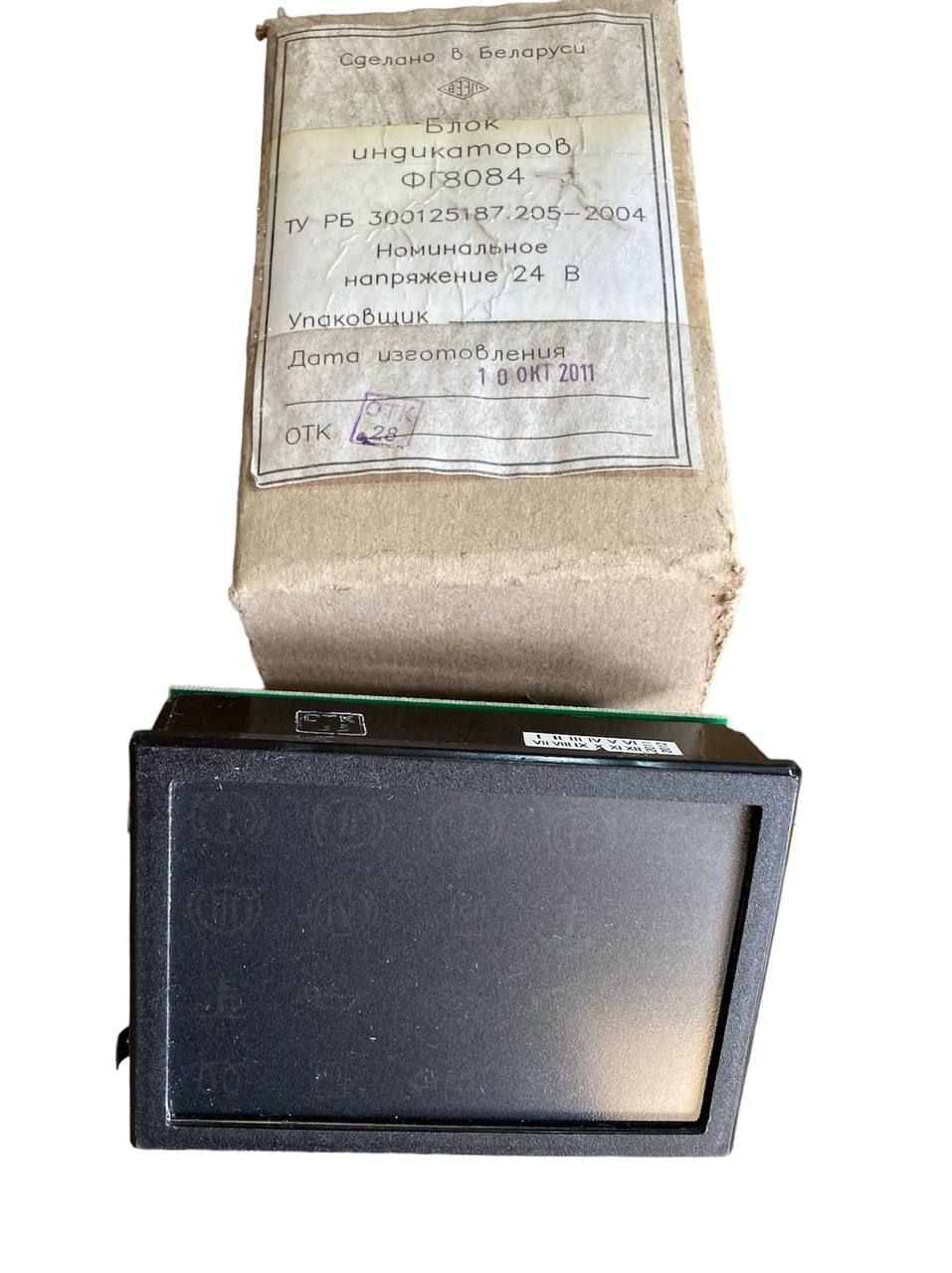

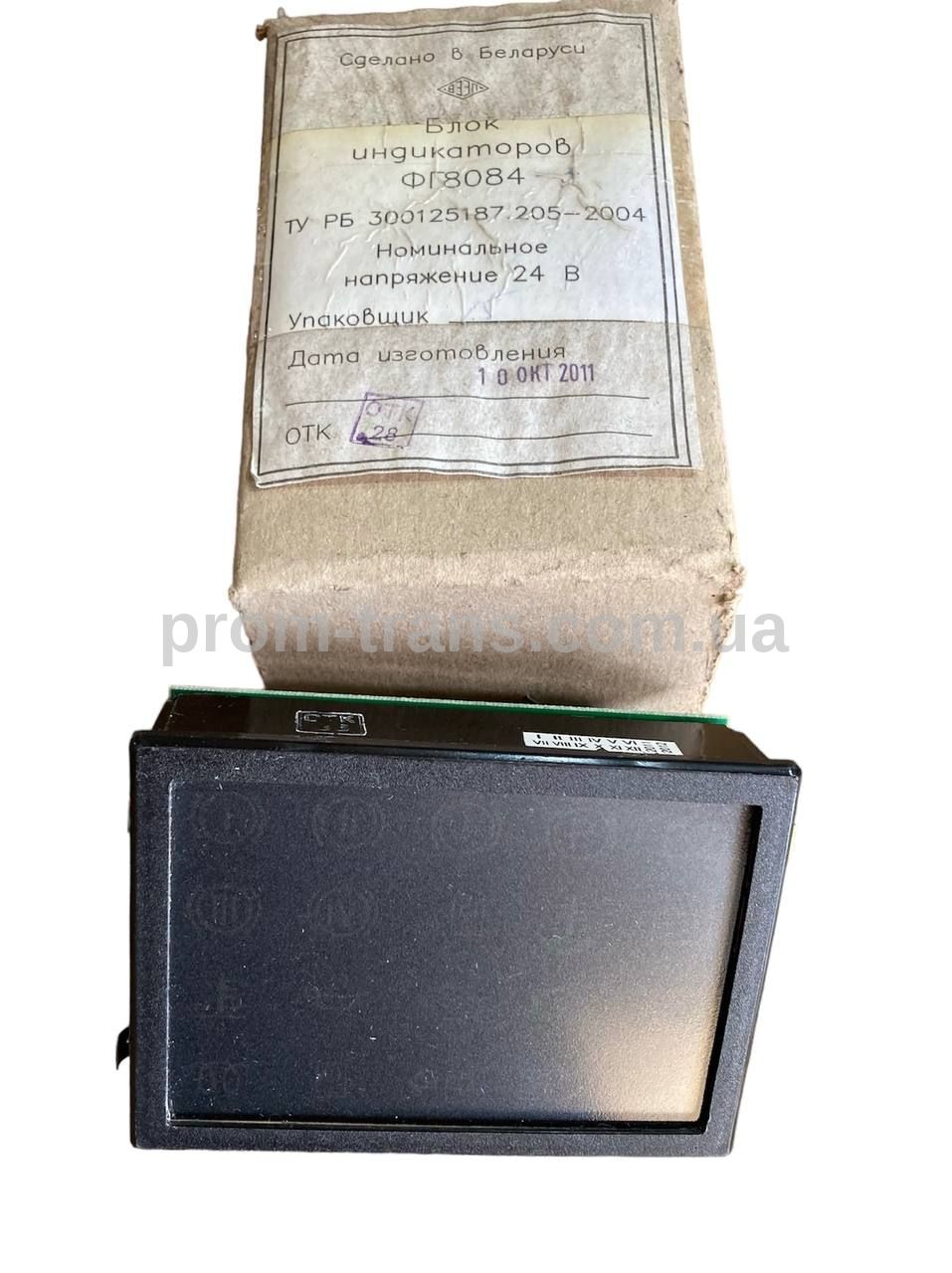

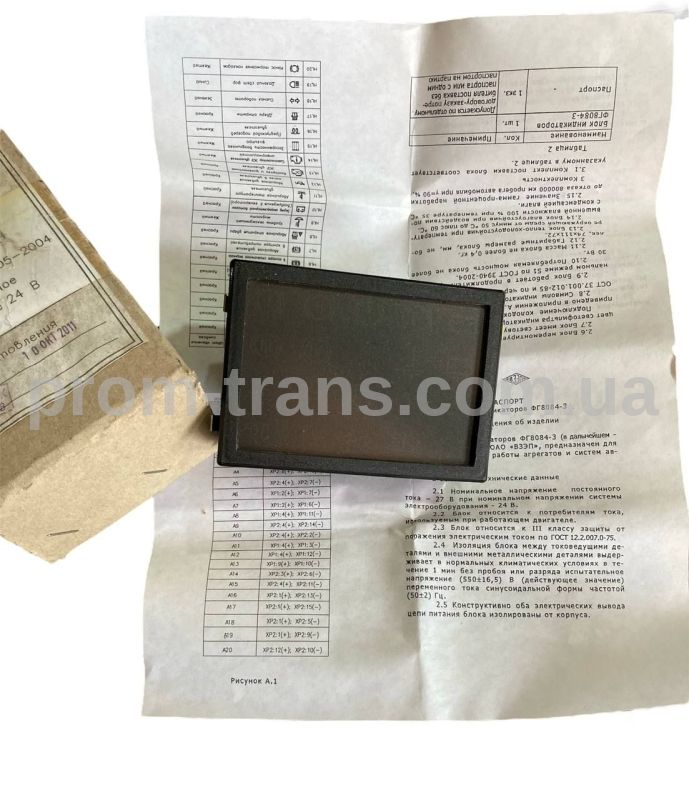

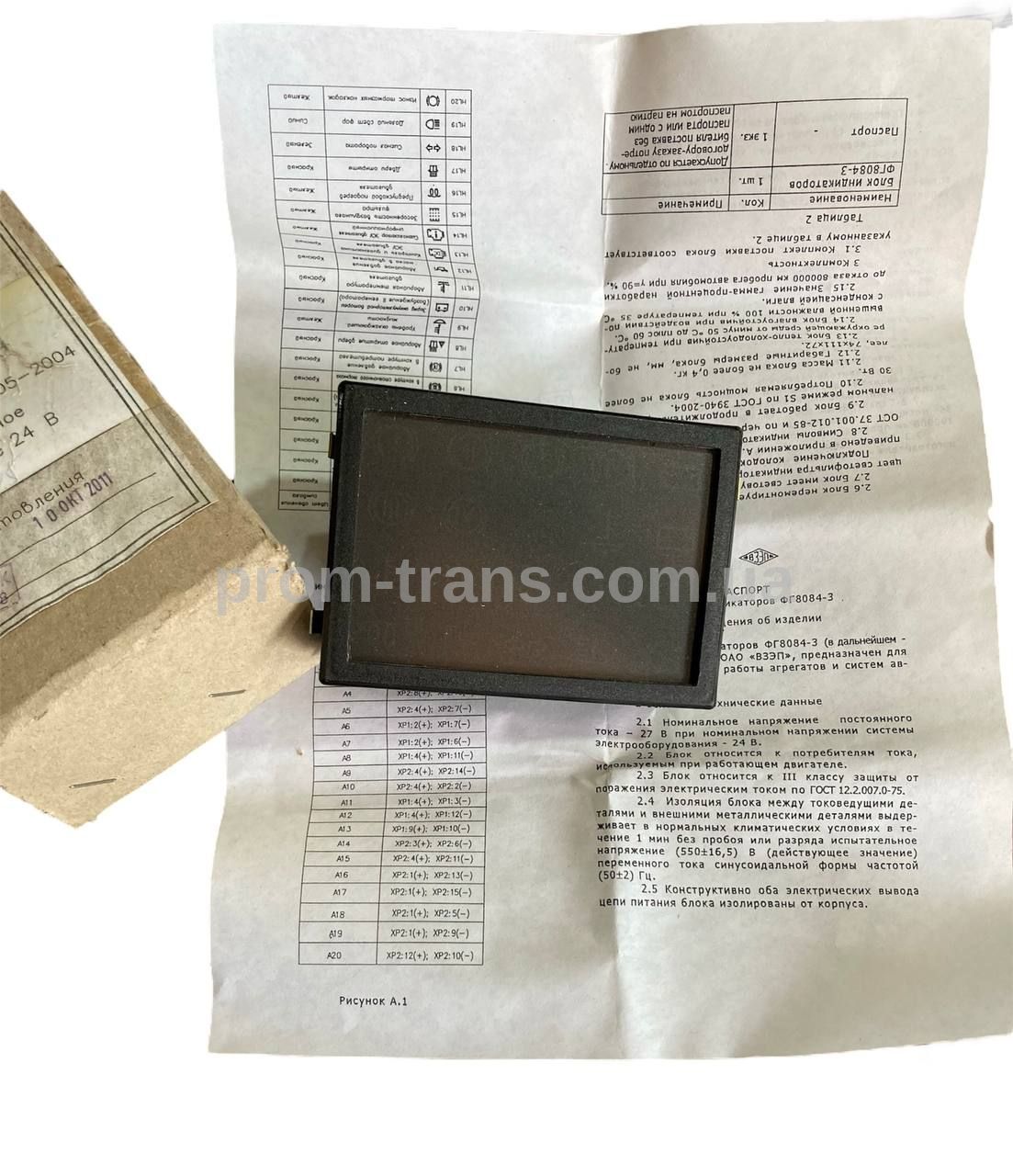

Блок індикації МАЗ ФГ8084-3 (вир-во ВЗЭП)

Блок індикації МАЗ ФГ8084-3

Виробник: ВЗЭП

1. Основні відомості про виріб:
1.1 Блок індикаторів ФГ8084-3 (надалі - блок), виготовлений ВАТ «ВЗЭП», призначений для контролю стану та роботи агрегатів та систем автомобіля МАЗ.

2. Основні технічні дані:
2.1 Номінальна напруга постійної струму – 27 В при номінальній напрузі системи електрообладнання – 24 В.
2.2 Блок відноситься до споживачів струму, використовується при працюючому двигуні.
2.3 Блок відноситься до III класу захисту від ураження електричним струмом за ГОСТ 12.2.007.0-75.
2.4 Ізоляція блоку між струмопровідними деталями і зовнішніми металевими деталями витримує в нормальних кліматичних умовах протягом 1 хв без пробою або розряду випробувальна напруга (550+-16,5) (діє значення) змінного струму синусоїдальної форми частотою (50+-2) Гц.
2.5 Конструктивно обидва електричні висновки ланцюги живлення блоку ізольовані від корпусу.
2.6 Блок неремонтопридатний.

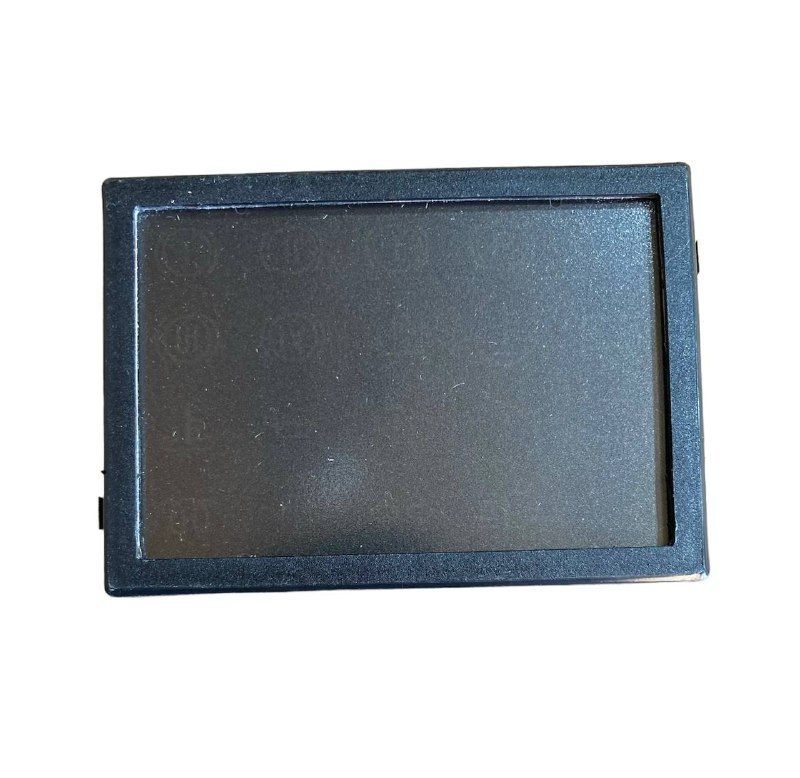

2.7 Блок має світлову індикацію, призначення та колір світлофільтру індикаторів наведено у таблиці 1.
Підключення колодок блоку до бортової мережі наведено у додатку А.
2.8 Символи індикаторів за СТБ ISO 2575-2001, ОСТ 37.001.012-85 та за кресленнями виробника.
2.9 Блок працює в тривалому номінальному режимі S1 за ГОСТ 3940-2004.
2.10 Споживана потужність блоку не більше 30 Вт.
2.11 Маса блоку трохи більше 0,4 кг.
2.12 Габаритні розміри блоку, мм, не більше, 74x111x72.
2.13 Блок теплохолодостійкий за температури навколишнього середовища від мінус 50 °С до плюс 60 °С.
2.14 Блок вологостійкий при дії підвищеної вологості 100 % при температурі 35 °С із конденсацією вологи.
2.15 Значення гамма-відсоткового доробку до відмови 800000 км пробігу автомобіля при y=90 %.

4. Транспортування та зберігання:
4.1 Транспортування блоків згідно з ГОСТ 3940-2004.
4.2 Умови транспортування блоків повинні відповідати умовам зберігання 2 ГОСТ 15150-69.
4.3 Умови зберігання блоків на складах виробника та споживача повинні відповідати умовам 2 за ГОСТ 15150-69 в упаковці виробника.

5. Вказівки щодо експлуатації:
5.1 Для світлової індикації застосовані світлодіоди.

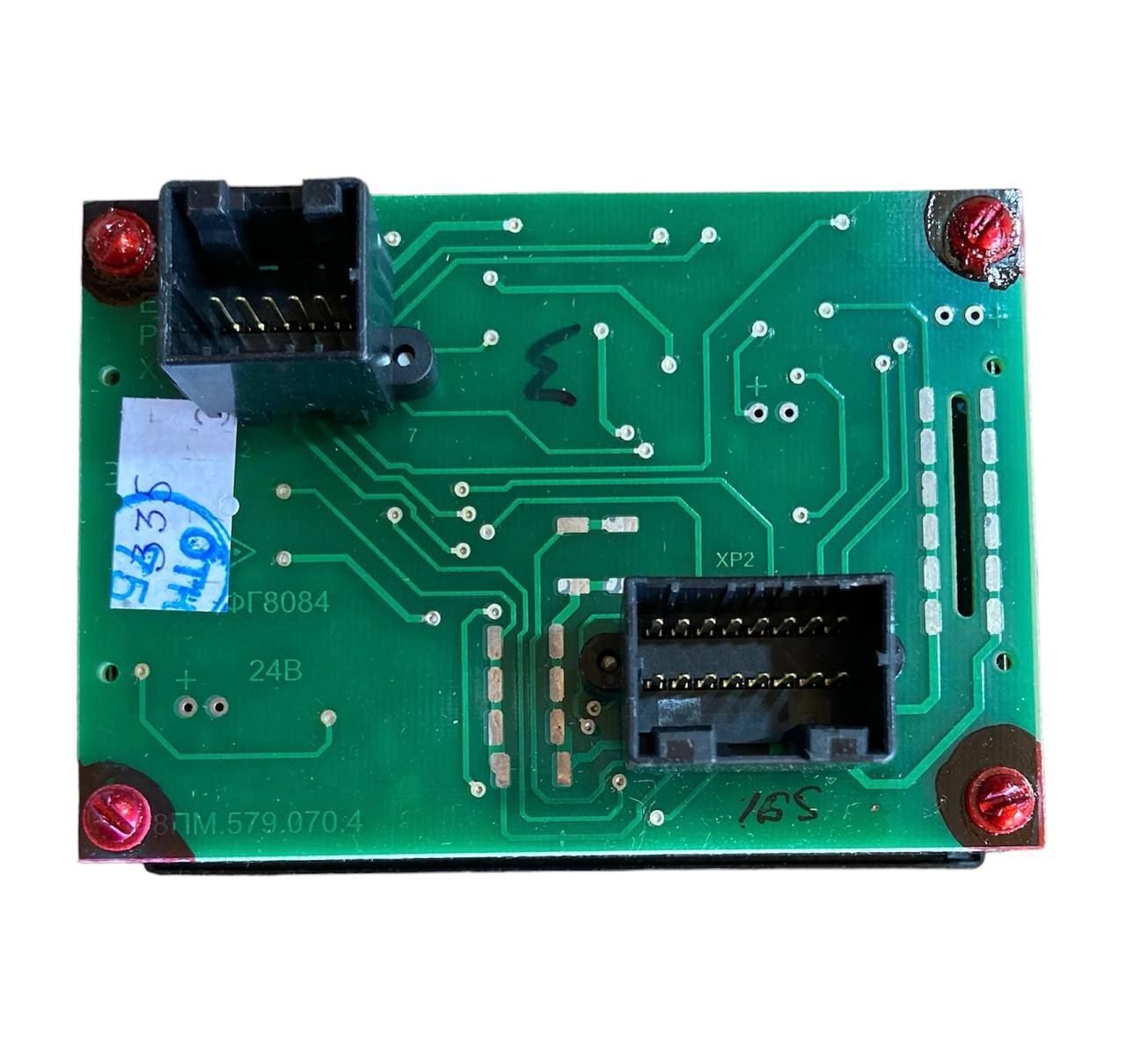

5.2 Підключення проводів до блоку за допомогою розеток 174045-2, 174046-2 з контактами 345160-1 або 175062-1 AMP 040 series MULTILOCK відповідно до схеми, наведеної в додатку А.

6.Відомості про зміст дорогоцінних матеріалів та кольорових металів:
6.1 Дорогоцінні матеріали у блоці відсутні. у контактах, друкованих платах та проводах міститься 15 г міді та сплавів, що містять мідь.

7. Гарантії виробника (постачальника):
7.1 Виробник гарантує відповідність блоку вимогам замовника за умови дотримання умов експлуатації, транспортування та зберігання.
