Як підключити дроти до стартера

Стартер — це один з найважливіших елементів системи запуску двигуна. Він отримує живлення від акумулятора й обертає колінчастий вал до моменту займання паливної суміші. Неправильне підключення дротів до стартера може спричинити труднощі із запуском або навіть коротке замикання. Щоб цього уникнути, важливо знати, як правильно підключити дроти до стартера.

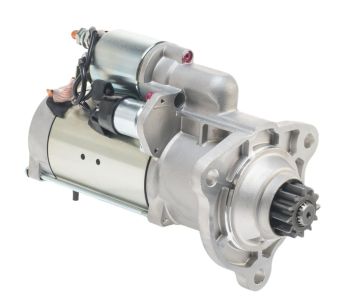

Пристрій стартера та основні клеми

Стартер складається з електродвигуна, втягувального реле та шестерні (бендикса). Основні клеми для підключення:

✅ «B+» (клема акумулятора): головна силова клема, через яку на стартер подається живлення від АКБ.

✅ «S» (сигнальна клема): підключається до замка запалювання й активує втягувальне реле.

✅ Маса: зазвичай стартер кріпиться безпосередньо до корпусу двигуна, що забезпечує заземлення.

Де знаходяться дроти на стартері

Більшість стартерів мають мінімум два дроти:

• Товстий кабель від акумулятора (зазвичай червоний) — підключається до клеми B+.

• Тонкий сигнальний дріт (частіше синій або чорний) — з’єднується з клемою S.

У деяких моделях може бути додатковий керуючий дріт — особливо в сучасних авто з автоматичним запуском.

Як підключити дроти до стартера: покрокова інструкція

Перед початком робіт обов’язково від’єднайте мінусову клему акумулятора — це важлива вимога безпеки ⚡

✅ Перевірте, що стартер надійно закріплений, а маса підключена.

✅ Під’єднайте товстий кабель від «плюса» АКБ до клеми B+. Ця клема зазвичай найбільша й розташована на корпусі втягувального реле.

✅ Підключіть тонкий сигнальний дріт до клеми S. Саме він передає сигнал запуску зі замка запалювання.

✅ Якщо є третій керуючий дріт — підключіть його згідно зі схемою вашого авто.

✅ Перевірте затискачі: усі клеми мають бути щільно затиснені, дроти не повинні бовтатися.

Після цього можна під’єднати акумулятор і перевірити запуск двигуна.

Таблиця: Типи підключення залежно від конструкції стартера

Поширені помилки при підключенні

✅ Зворотна полярність. Неправильне підключення дротів може спричинити коротке замикання.

✅ Слабкий контакт. Погано закріплені дроти викликають просадку напруги й нестабільну роботу стартера.

✅ Окислення клем. З часом на контактах з’являється наліт — не забувайте їх очищати.

Поради з безпеки

⚡ Завжди вимикайте акумулятор перед роботою з електрикою.

⚡ Не допускайте дотику дротів до металевих частин кузова.

⚡ При заміні стартера користуйтеся технічною документацією саме вашої моделі авто.

Висновок

Знання того, як підключити дроти до стартера, допоможе вам самостійно вирішити проблеми із запуском двигуна та уникнути серйозних несправностей. Дотримуйтесь інструкцій, дбайте про якість з’єднань, і в разі сумнівів звертайтесь до фахівця. Особливо це актуально для сучасних авто з електронним керуванням.
