Схема запобіжників автомобіля: де знаходяться та як перевірити

Запобіжники — один із найпростіших, але водночас найважливіших елементів автомобільної електросистеми. Вони захищають проводку та електрообладнання від надмірного струму, який може виникнути через коротке замикання, несправність обладнання або перевантаження кола. Якщо раптово перестали працювати фари, прикурювач, склоочисники, звуковий сигнал, підсвічування чи інше електрообладнання, перевірку часто варто починати саме із запобіжників.

Щоб знайти несправний елемент, необхідно знати, де розташований блок та як читається схема запобіжників конкретного автомобіля. Розташування, кількість і номінали запобіжників відрізняються залежно від марки, моделі, року випуску та комплектації машини. Тому перед заміною важливо визначити, який саме запобіжник відповідає за потрібне електричне коло.

Для чого потрібні запобіжники в автомобілі

Автомобільний запобіжник встановлюється в електричне коло як захисний елемент. Усередині нього знаходиться провідник, розрахований на певну силу струму. Якщо струм перевищує допустиме значення, провідник перегорає та розриває коло. Завдяки цьому живлення проблемної ділянки припиняється раніше, ніж перегрів призведе до пошкодження проводки або електричного обладнання.

Один запобіжник може відповідати за конкретний пристрій або за групу споживачів. Окремий захист може використовуватися для фар, склоочисників, вентилятора, розетки 12 В, освітлення салону, звукового сигналу, систем керування та іншого обладнання. Саме тому випадкова заміна запобіжників без розуміння схеми не рекомендується.

Де знаходяться запобіжники в автомобілі

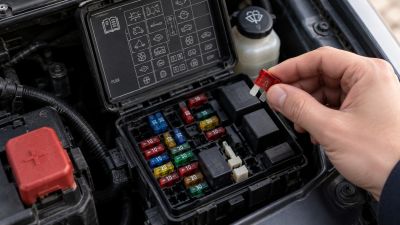

Єдиного місця розташування блока для всіх автомобілів не існує. У багатьох машинах основний блок встановлений у моторному відсіку або в салоні під панеллю приладів. Також може використовуватися декілька блоків: наприклад, один під капотом, а другий у салоні. На окремих моделях додаткові запобіжники розташовуються біля акумулятора або в інших частинах кузова.

Точне місце потрібно перевіряти за документацією конкретної моделі. Корпус зазвичай закритий пластиковою кришкою. На її внутрішньому боці нерідко розміщена схема з позначеннями, а якщо її немає, інформацію слід шукати в керівництві з експлуатації або електричній схемі автомобіля.

Якщо сам блок пошкоджений, контакти окислилися або потрібна його заміна, відповідні блоки запобіжників можна підібрати за конструкцією, кількістю позицій та параметрами електросистеми автомобіля.

Як читати схему запобіжників

Схема запобіжників показує, яке електричне коло захищає кожна позиція. На ній можуть бути вказані номер запобіжника, його номінал у амперах та назва або умовне позначення обладнання. Наприклад, окремі позиції можуть відповідати за ближнє світло, вентилятор, склоочисники, сигнал або електричну розетку.

Позначення можуть відрізнятися залежно від виробника. Тому найнадійніше орієнтуватися на штатну схему саме вашої моделі. Особливо це важливо, якщо автомобіль має кілька блоків або різні варіанти електрообладнання залежно від комплектації.

Як зрозуміти, який запобіжник перегорів

Найпоширеніша ознака — раптова відмова одного електричного пристрою або групи обладнання. Якщо інші системи працюють нормально, потрібно знайти за схемою позицію, яка відповідає за несправне коло, і перевірити встановлений там запобіжник.

• вимкніть запалювання та відповідний споживач електроенергії;
• знайдіть потрібний блок запобіжників;
• за схемою визначте позицію потрібного елемента;
• акуратно витягніть запобіжник спеціальним знімачем або відповідним інструментом;
• перевірте стан плавкої вставки;
• за необхідності перевірте запобіжник мультиметром;
• замініть несправний елемент тільки на запобіжник потрібного типу та номіналу.

У прозорих корпусах перегорілу плавку вставку іноді добре видно візуально: металевий провідник усередині буде розірваний. Проте зовнішній огляд не завжди дає точну відповідь, тому за сумнівів краще виконати електричну перевірку.

Як перевірити запобіжник мультиметром

Один із надійних способів — перевірка мультиметром у режимі прозвонювання або вимірювання опору. Для перевірки витягнутого запобіжника щупи прикладають до його контактів. Справний елемент має електричну безперервність і дуже малий опір. Якщо мультиметр показує розрив кола, плавка вставка пошкоджена і запобіжник потрібно замінити.

Під час роботи з електрообладнанням важливо уникати випадкового короткого замикання. Якщо немає досвіду діагностики автомобільної електрики або причина постійного перегорання незрозуміла, безпечніше звернутися до автоелектрика.

Який запобіжник встановлювати замість перегорілого

Головне правило — використовувати номінал, передбачений виробником автомобіля для конкретного кола. Якщо в позиції повинен стояти запобіжник на 10 А, не варто встановлювати замість нього 20 А лише тому, що попередній постійно перегорає. Елемент із завищеним номіналом може не розірвати коло вчасно, через що підвищується ризик перегріву проводки та пошкодження обладнання.

Підбираючи нові автомобільні запобіжники, потрібно враховувати не лише номінальний струм, а й тип та розмір корпусу. В автомобілях застосовуються різні формати плавких запобіжників, тому новий елемент повинен відповідати конструкції посадкового місця.

Чому новий запобіжник знову перегорає

Якщо після заміни новий запобіжник швидко перегорів, проблема, найімовірніше, знаходиться не в самому запобіжнику. Він лише виконав свою захисну функцію. Причиною може бути коротке замикання, пошкодження ізоляції проводів, несправність підключеного пристрою, волога або пошкоджені контакти.

У такій ситуації не потрібно багаторазово встановлювати нові запобіжники або збільшувати їхній номінал. Необхідно знайти причину перевищення струму. Особливо уважно варто перевірити коло, якщо несправність з'явилася після встановлення додаткового освітлення, аудіосистеми, зарядного обладнання чи іншого нештатного споживача.

Коли проблема може бути в самому блоці

Не кожна несправність пов'язана з плавкою вставкою. З часом контакти блока можуть окислюватися, послаблюватися або перегріватися. Ознаками проблеми можуть бути потемнілі контакти, сліди оплавлення, нестабільна робота електрообладнання або ситуація, коли справний запобіжник не забезпечує нормального живлення кола.

Стан блока особливо важливо перевірити на автомобілях із великим пробігом та після потрапляння вологи. Сильне оплавлення корпусу або контактів є приводом не обмежуватися заміною запобіжника, а провести повну діагностику відповідної ділянки електросистеми.

Висновок

Схема запобіжників автомобіля допомагає швидко визначити, який захисний елемент відповідає за конкретне електричне коло. Якщо перестав працювати окремий електроприлад, потрібно знайти відповідну позицію за схемою, перевірити запобіжник візуально або мультиметром та за необхідності встановити елемент того самого типу й передбаченого номіналу. Якщо новий запобіжник знову перегорає, слід шукати несправність у проводці або підключеному обладнанні, а не встановлювати запобіжник більшої сили струму.
