Кульова опора: види, ознаки несправності та перевірка

Кульова опора — важливий елемент підвіски автомобіля, який забезпечує рухоме з'єднання деталей і дозволяє керованому колесу змінювати положення під час повороту та роботи підвіски. Вузол постійно сприймає навантаження від дорожніх нерівностей, поворотів, розгонів і гальмувань, тому його стан безпосередньо впливає на керованість автомобіля.

Зношування кульової опори може проявлятися стуком, люфтом, погіршенням керованості та нерівномірним зносом шин. Ігнорувати такі симптоми не варто: значне руйнування шарніра створює ризик втрати нормального положення колеса. Розберемо, для чого потрібна кульова опора, які види конструкцій використовуються, як визначити несправність і правильно перевірити вузол.

Що таке кульова опора та для чого вона потрібна

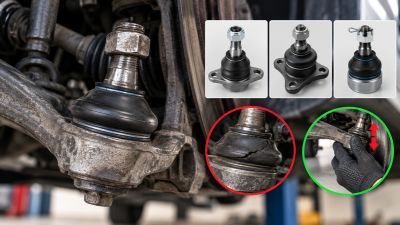

Кульова опора являє собою шарнірне з'єднання, основою якого є палець зі сферичною робочою частиною. Така конструкція дозволяє з'єднаним деталям переміщуватися відносно одна одної у декількох напрямках, одночасно зберігаючи необхідну жорсткість з'єднання.

У підвісці кульова опора зазвичай з'єднує важіль із поворотним кулаком. Завдяки цьому колесо може повертатися разом із рульовим механізмом і одночасно переміщуватися вгору та вниз під час роботи підвіски. Конкретна кількість і розташування шарнірів залежать від конструкції автомобіля.

При заміні важливо використовувати кульові опори, які відповідають конкретній моделі транспортного засобу, конструкції підвіски та посадковим параметрам.

Будова кульової опори

Основними елементами вузла є корпус, кульовий палець, внутрішня опорна поверхня та захисний пильовик. Кульова частина пальця знаходиться всередині корпусу й може змінювати своє положення, забезпечуючи рухливість з'єднання.

Пильовик має особливо важливе значення для ресурсу вузла. Якщо гума тріснула або порвалася, всередину потрапляють вода, пісок і дорожній бруд. Мастило забруднюється, а робочі поверхні починають зношуватися значно швидше.

Які бувають види кульових опор

Конструкція кульових опор залежить від типу підвіски та конкретної моделі автомобіля. Вони можуть відрізнятися способом кріплення, розмірами, формою корпусу, положенням пальця та допустимим навантаженням.

За способом встановлення зустрічаються опори, які кріпляться болтами, запресовуються в посадкове місце або конструктивно об'єднані з важелем. В останньому випадку виробник може передбачати заміну вузла разом із важелем.

• опори з болтовим кріпленням;
• запресовані кульові опори;
• опори, інтегровані у важіль;
• верхні та нижні опори залежно від конструкції підвіски;
• обслуговувані та необслуговувані конструкції.

Встановлювати деталь тільки через зовнішню схожість не можна. Розміри пальця, посадкове місце та інші характеристики повинні відповідати конструкції конкретної підвіски.

Основні ознаки несправності кульової опори

Зношування шарніра відбувається поступово, тому перші симптоми можуть бути слабко вираженими. Однією з характерних ознак є сторонній стук у зоні передньої підвіски під час проїзду нерівностей. У міру збільшення люфту звук може ставати сильнішим.

• стук або клацання під час проїзду ям та нерівностей;
• люфт у шарнірному з'єднанні;
• погіршення точності керування автомобілем;
• нестабільна поведінка автомобіля на дорозі;
• пошкодження або розрив пильовика;
• сліди корозії та забруднення всередині шарніра;
• нерівномірний знос шин, якщо несправність впливає на положення колеса.

Схожі симптоми можуть виникати й через несправність інших елементів підвіски або рульового керування. Тому наявність стуку ще не є достатньою підставою для заміни кульової опори без діагностики.

Чому зношується кульова опора

Під час руху шарнір постійно працює під навантаженням. Чим гірший стан дорожнього покриття, тим сильніші удари передаються на деталі підвіски. Регулярний рух по ямах, різкі удари колесом і великі навантаження можуть прискорювати природне зношування.

Ще одна поширена причина — пошкодження пильовика. Після втрати герметичності всередину потрапляють абразивні частинки та волога. Вони погіршують властивості мастила, спричиняють корозію та прискорюють збільшення зазору між робочими поверхнями.

На ресурс також впливають якість самої деталі, правильність встановлення та відповідність опори конкретному автомобілю.

Як перевірити кульову опору

Перевірка починається з візуального огляду. Необхідно оцінити стан пильовика: на ньому не повинно бути тріщин, розривів і слідів виходу мастила. Також варто звернути увагу на стан кріплень та наявність корозії або механічних пошкоджень.

Наступний етап — перевірка на надмірний люфт. Конкретний спосіб залежить від конструкції підвіски, тому важливо враховувати особливості автомобіля та правильно розвантажити шарнір. На одних конструкціях колесо підіймають, на інших для коректної перевірки потрібно інакше розташувати важіль підвіски.

Під час перевірки оцінюють переміщення деталей шарніра. Відчутний люфт, стук або неприродне переміщення можуть свідчити про зношування. Якщо немає досвіду роботи з підвіскою, краще провести діагностику на СТО, оскільки неправильний спосіб перевірки може дати помилковий результат.

Як перевірити кульову опору за допомогою монтажки

Один зі способів діагностики — контроль взаємного переміщення деталей за допомогою монтажного важеля. Інструмент акуратно використовують для створення невеликого навантаження на з'єднання, одночасно спостерігаючи за кульовою опорою.

Якщо між пальцем і корпусом помітне надмірне переміщення або чути характерний стук, шарнір потребує детальнішої перевірки. При цьому не можна докладати надмірне зусилля або спирати інструмент на деталі, які легко пошкодити.

Як перевірити кульову опору ВАЗ 2110

Для ВАЗ 2110, як і для інших автомобілів, перевірку потрібно починати зі стану пильовика та кріплення опори. Далі необхідно перевірити шарнір на наявність люфту. Під час діагностики важливо відокремити можливий люфт кульової від люфту ступичного підшипника, рульового наконечника та інших деталей.

Якщо під час перевірки виявлено значний люфт, пошкоджений пильовик разом із забрудненням шарніра або інші явні ознаки зношування, деталь потрібно замінити. Після ремонту підвіски також варто перевірити геометрію встановлення коліс, якщо виконані роботи могли вплинути на неї.

Чи можна їздити з несправною кульовою опорою

Відкладати ремонт при підтвердженому значному зношуванні небезпечно. Кульова опора утримує елементи підвіски у необхідному положенні, тому критичне руйнування шарніра може призвести до серйозного порушення положення керованого колеса.

Якщо з'явився сильний люфт, виражений стук або інші ознаки критичного стану, автомобіль бажано не експлуатувати до проведення діагностики та ремонту. Чим раніше виявлена проблема, тим менший ризик пошкодження інших деталей підвіски.

Коли потрібно міняти кульову опору

Універсального пробігу, після якого всі кульові опори обов'язково потребують заміни, немає. Ресурс залежить від конструкції, якості деталі, стану доріг, навантаження та умов експлуатації. Орієнтуватися потрібно передусім на фактичний стан шарніра.

Заміна необхідна при підтвердженому надмірному люфті, механічному пошкодженні, критичному зношуванні або інших дефектах, які не дозволяють вузлу нормально виконувати свою функцію. Пошкоджений пильовик також не варто ігнорувати, оскільки подальше потрапляння бруду швидко скорочує ресурс шарніра.

Як правильно підібрати кульову опору

Під час вибору потрібно враховувати марку, модель і модифікацію автомобіля, сторону та місце встановлення, конструкцію підвіски, розміри пальця і спосіб кріплення. Найнадійніше орієнтуватися на каталожний номер штатної деталі та дані виробника.

Разом із новою опорою варто перевірити стан кріплення та суміжних елементів підвіски. Якщо причиною швидкого зношування стала несправність іншої деталі, проста заміна шарніра може не вирішити проблему надовго.

Висновок

Кульова опора забезпечує рухоме з'єднання елементів підвіски та бере участь у правильному положенні керованого колеса. Основними ознаками її несправності є люфт, стук, пошкодження пильовика та погіршення поведінки автомобіля. Для точної діагностики необхідно оглянути шарнір і правильно перевірити його на люфт з урахуванням конструкції підвіски. При підтвердженому значному зношуванні опору потрібно замінити, оскільки справність цього вузла безпосередньо пов'язана з безпечною роботою підвіски.
