Як перевірити втягуюче реле стартера

Повертаєте ключ або натискаєте кнопку запуску, чуєте клацання, але двигун не заводиться? Однією з можливих причин є несправність втягувального реле стартера. Саме воно допомагає стартеру увійти в зачеплення з маховиком і одночасно замикає силові контакти для подачі живлення на електродвигун стартера.

Але одразу міняти реле не варто. Схожі симптоми виникають при розрядженому акумуляторі, поганому контакті на клемах, пошкодженні проводки та несправності самого стартера. Тому правильна діагностика починається з простих перевірок і лише після цього переходить до самого втягувального реле.

Нижче розберемо, як перевірити втягувальне реле акумулятором, мультиметром і контрольною лампою, які ознаки справді вказують на його несправність і коли деталь краще замінити.

Як зрозуміти, що проблема може бути у втягувальному реле

Несправність втягувального реле зазвичай проявляється безпосередньо під час спроби запуску двигуна. Водій може чути клацання з моторного відсіку, однак стартер при цьому не обертається або спрацьовує через раз.

Звернути увагу на втягувальне реле варто за таких симптомів:

• при повороті ключа чути клацання, але стартер не обертається;
• стартер спрацьовує лише після кількох спроб запуску;
• замість одного впевненого спрацьовування чути серію клацань;
• стартер продовжує працювати після запуску двигуна;
• при справному акумуляторі стартер не отримує живлення;
• проблема періодично зникає і знову з'являється.

При цьому відсутність запуску не завжди означає несправність втягувального реле. Якщо стартер працює, але автомобіль не розпізнає ключ або на панелі блимає індикатор системи безпеки, варто перевірити роботу іммобілайзера.

Що перевірити перед діагностикою реле

Перед тим як знімати стартер або перевіряти його окремі елементи, бажано виключити простіші причини. Почніть зі стану акумулятора та силових з'єднань. Слабкий заряд батареї або окислені клеми здатні створювати практично ті самі симптоми, що й несправне втягувальне реле.

Якщо стартер обертається повільно, чути серію клацань або під час спроби запуску помітно тьмяніє освітлення, спочатку варто перевірити акумулятор мультиметром. Це дозволить оцінити напругу батареї та її просідання безпосередньо під час запуску.

Також огляньте клеми акумулятора, силовий провід стартера та з'єднання маси. Контакти повинні бути чистими, щільно затягнутими та не мати виражених слідів окислення або перегріву.

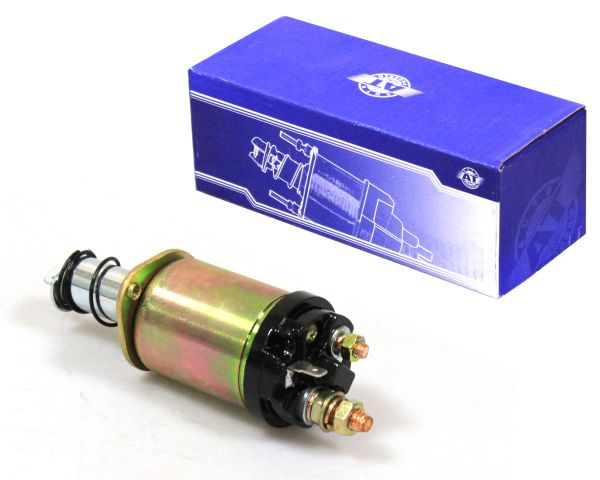

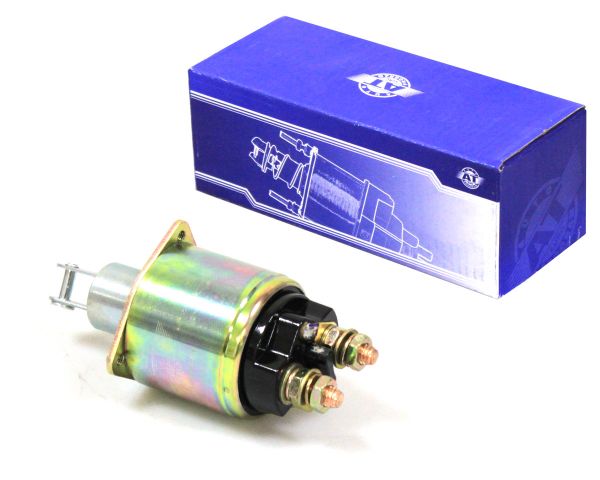

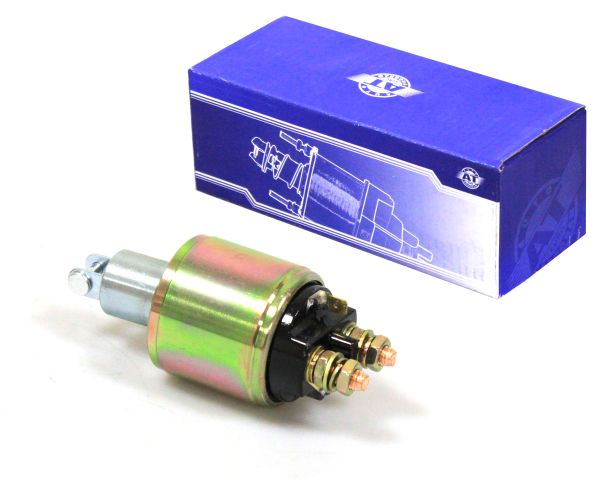

Що таке втягувальне реле та як воно працює

Втягувальне реле стартера — це електромагнітний вузол системи запуску. Після повороту ключа запалювання на його обмотки надходить напруга, створюється магнітне поле і якір починає переміщуватися.

Втягувальне реле є одним із різновидів реле, що використовуються в електрообладнанні автомобіля. Детальніше про принцип дії, конструкцію, види та позначення контактів можна прочитати у матеріалі що таке автомобільне реле та як воно працює.

Цей рух виконує одразу два завдання: бендикс входить у зачеплення з вінцем маховика, а силові контакти всередині реле замикаються і подають живлення на електродвигун стартера. Після запуску двигуна механізм повинен повернутися у вихідне положення.

Якщо обмотка пошкоджена, контакти підгоріли або якір заклинює, нормальна послідовність порушується. У результаті водій може чути клацання без обертання стартера або взагалі не отримувати реакції на спробу запуску.

Що знадобиться для перевірки

Залежно від обраного способу діагностики знадобляться мультиметр, контрольна лампа та дроти з надійними затискачами. Перед початком робіт автомобіль необхідно зафіксувати, встановити коробку передач у нейтральне положення або режим P та увімкнути стоянкове гальмо.

Для первинної діагностики зазвичай достатньо:

• цифрового мультиметра;
• контрольної лампи відповідної напруги;
• дротів з ізольованими затискачами;
• справного та достатньо зарядженого акумулятора;
• доступу до контактів стартера та втягувального реле.

Перевірка втягувального реле за допомогою акумулятора

Один зі способів діагностики — перевірити реакцію реле при подачі живлення. Тут особливо важливо дотримуватися схеми підключення саме для конкретного стартера та не допускати випадкового короткого замикання силових контактів.

При подачі керуючої напруги справний механізм повинен спрацювати впевнено: якір переміщується, а реле видає характерне чітке клацання. Якщо клацання немає або механізм спрацьовує нестабільно, причиною може бути пошкодження обмотки, заклинювання якоря або недостатня напруга живлення.

Саме по собі клацання ще не підтверджує повну справність пристрою. Механічна частина може рухатися, але силові контакти всередині реле при цьому можуть бути зношені або підгоріти й не забезпечувати нормальну подачу живлення на стартер.

Як перевірити втягувальне реле мультиметром

Мультиметр дозволяє перевірити електричну частину реле та допомагає виявити обрив обмотки. Перед вимірюванням необхідно відключити живлення та отримати безпечний доступ до потрібних контактів.

Для базової перевірки послідовність виглядає так:

• відключіть живлення та за необхідності від'єднайте реле від стартера;
• переведіть мультиметр у режим вимірювання опору або перевірки цілісності кола;
• підключіть щупи до потрібних контактів відповідно до схеми конкретного реле;
• оцініть отримані показання;
• порівняйте результат із технічними даними конкретного стартера або реле.

Якщо прилад показує обрив кола там, де обмотка повинна мати електричну цілісність, це може свідчити про її пошкодження. Однак орієнтуватися тільки на звуковий сигнал мультиметра не варто: різні конструкції втягувальних реле мають різні схеми та значення опору.

Перевірка втягувальної та утримувальної обмоток

У конструкції багатьох втягувальних реле використовуються дві обмотки — втягувальна та утримувальна. Перша створює зусилля для переміщення якоря, а друга допомагає утримувати його в робочому положенні під час запуску.

Перевіряти їх необхідно з урахуванням електричної схеми конкретного пристрою. Якщо одна з обмоток має обрив або пошкодження, реле може взагалі не спрацьовувати або працювати нестабільно. Тому перед вимірюванням бажано знати розпіновку контактів саме вашої моделі стартера.

Якщо характеристики помітно відрізняються від передбачених виробником або мультиметр фіксує обрив, реле потребує подальшої діагностики або заміни.

Перевірка контрольною лампою

Контрольна лампа допомагає визначити, чи надходить керуюча напруга до втягувального реле під час спроби запуску. Це корисно, коли необхідно зрозуміти, знаходиться проблема в самому реле чи раніше в електричному колі.

Якщо при переведенні ключа в положення запуску керуюча напруга на реле надходить, але пристрій не спрацьовує, ймовірність несправності самого реле або стартера стає вищою. Якщо живлення немає, необхідно шукати проблему в проводці, контактах, замку запалювання або системі керування запуском.

Такий підхід дозволяє не міняти справне реле через несправність зовсім іншого елемента електричної системи.

Що означають результати перевірки

Чому втягувальне реле виходить з ладу

Реле працює при високому електричному та механічному навантаженні, тому з часом його елементи зношуються. Особливо сильно на ресурс впливають часті та тривалі спроби запуску двигуна, погані силові контакти та проблеми з живленням.

До поширених причин несправності належать:

• підгоряння або зношення силових контактів;
• обрив або пошкодження обмоток;
• заклинювання якоря;
• зношення поворотної пружини;
• окислення електричних з'єднань;
• потрапляння вологи та забруднень;
• перегрів через тривалу роботу стартера.

Тому при виявленні несправності корисно шукати не тільки пошкоджену деталь, а й можливу причину її передчасного виходу з ладу.

Коли реле потрібно міняти

Заміна зазвичай виправдана при пошкодженні обмоток, сильному зношенні контактної групи, механічному заклинюванні або нестабільній роботі пристрою після перевірки інших елементів системи запуску.

Перед купівлею нового реле необхідно враховувати модель стартера, напругу бортової мережі, розташування контактів, спосіб кріплення та каталожний номер деталі. Зовні схожі пристрої не обов'язково є взаємозамінними.

Якщо акумулятор справний, живлення на керуючий контакт надходить, силові з'єднання перебувають у хорошому стані, але втягувальне реле все одно не спрацьовує або працює нестабільно, його заміна стає найбільш імовірним рішенням.

Висновок

Перевірку втягувального реле стартера краще починати не з демонтажу деталі, а з акумулятора, клем і проводки. Це допомагає виключити ситуації, коли справне реле помилково вважають причиною проблеми через низьку напругу або поганий електричний контакт.

Після первинної діагностики можна перевірити наявність керуючого живлення, роботу механізму та стан обмоток мультиметром. Якщо живлення справне, але реле не спрацьовує, працює через раз або має пошкоджену обмотку, знадобиться ремонт або заміна вузла. Такий послідовний підхід дозволяє точніше визначити джерело проблеми та не міняти справні деталі без необхідності.
